TÜNNI GRILLKOTA MIT ANBAU 16.5m²

Technische Daten

Grillkota mit Anbau 16.5m²
Seitenwandhöhe 1'200mm
Breite Diagonal 4'815mm
Breite Schlüsselweite 4'449mm
Höhe (ohne Kamin) 3'600mm
Länge Gesamtlänge 6'239mm
Kota 4'539mm
Anbau 1'700mm
Breite Kota 4'539mm
Anbau 1'830mm
Türgrösse Standardausführung: 780mm x 1'630mm
1 Bohlenreihe erhöht: 780mm x 1'760mm / 2 Bohlenreihen erhöht: 780mm x 1'890mm
Fenstergrösse 880mm x 510mm
Gewicht ca. 2'050 kg
Anzahl Personen 15 - 25

Download Montageanleitung

Montageanleitung zum Download für: Grillkota 16.5m²

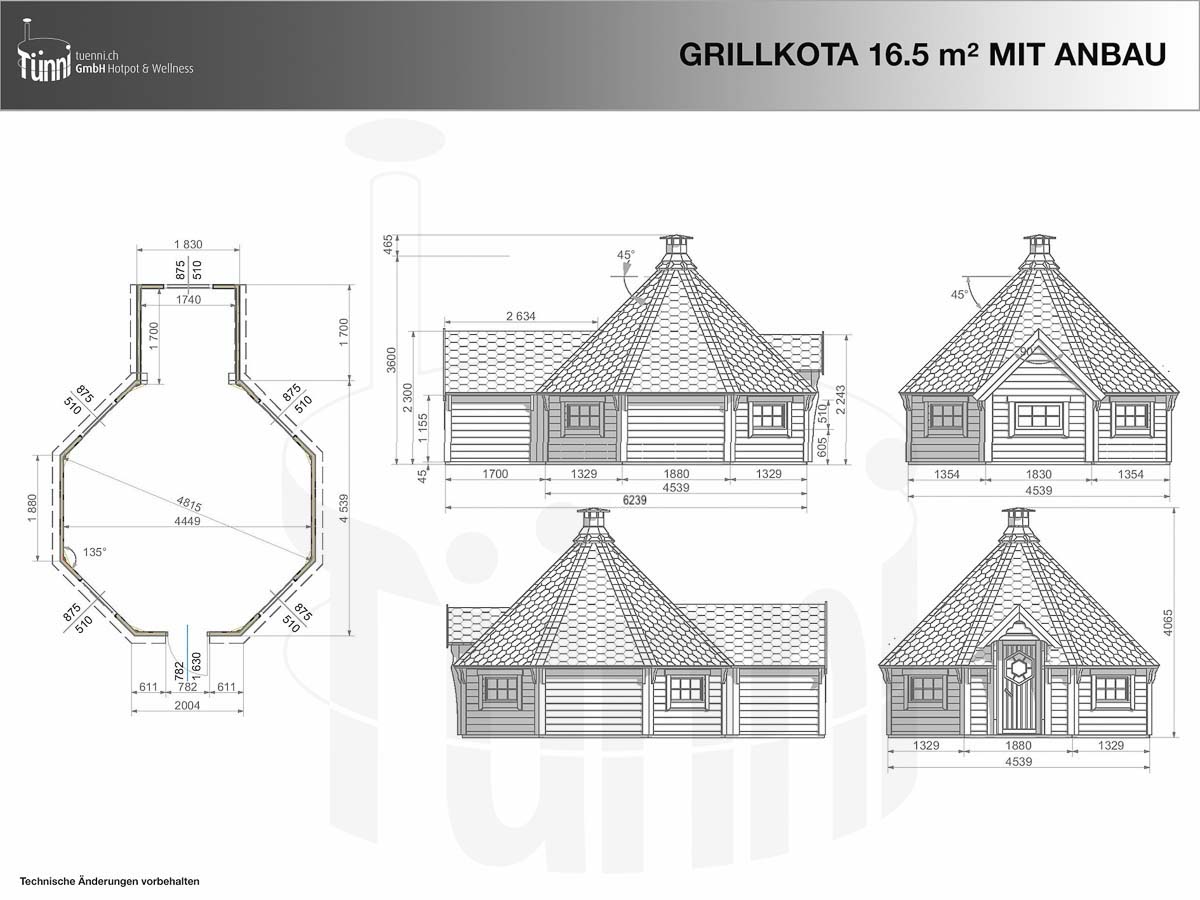

Zeichnung

Grillkota_16-5_mit_Anbau_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

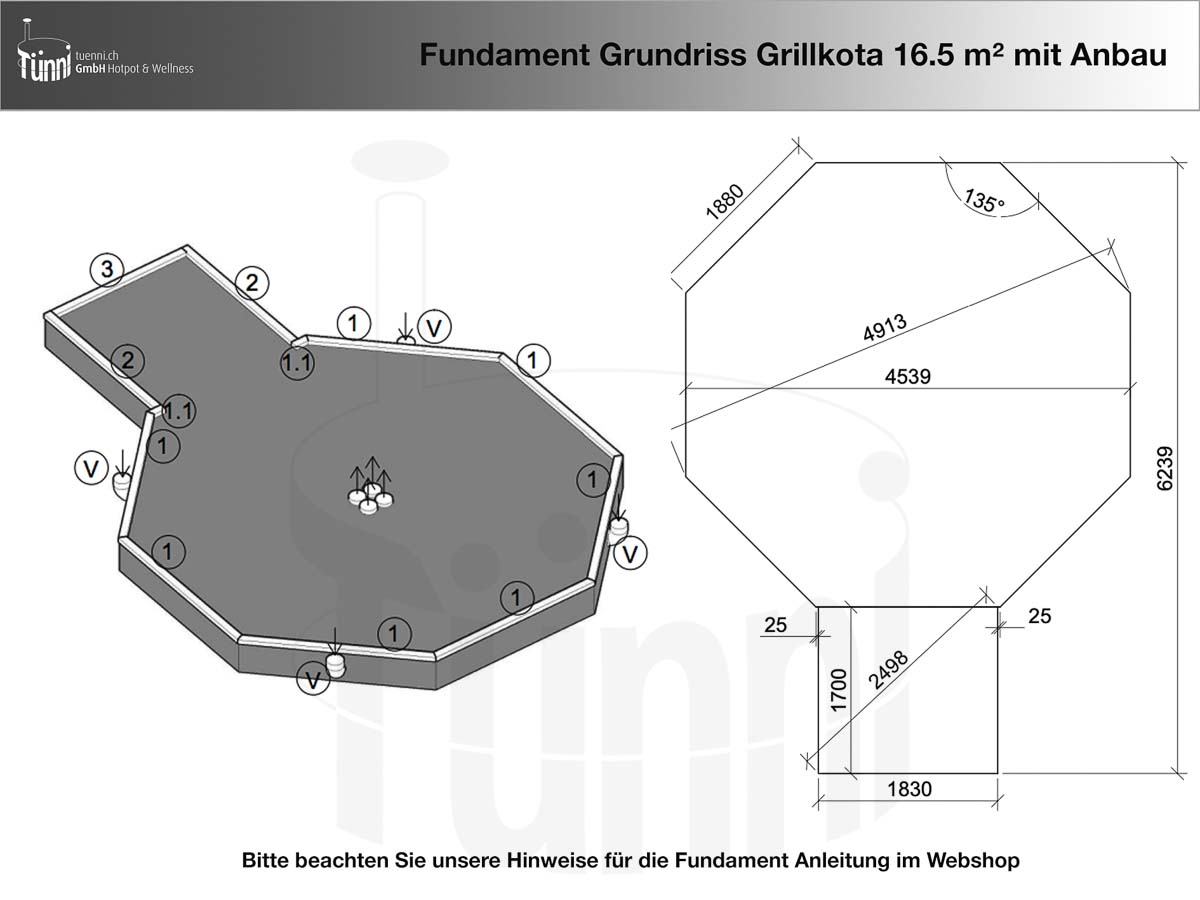

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

Fundamentplan Grillkota mit Anbau 16.5m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
