16.5 m² + 16.5 m² Doppelkota - Zeichnung, Fundamentplan, Montageanleitung
Verzeichnis
TÜNNI DOPPELKOTA 16.5 m²
Technische Daten
| 16.5 m² + 16.5 m² Doppelkota | |
|---|---|
| Seitenwandhöhe | 1'200mm |
| Breite Diagonal | 4'815mm |
| Breite Schlüsselweite | 4'539mm |
| Seitenlänge | 12'032mm |
| Höhe (ohne Kamin) | 3'600mm |
| Türgrösse | Standardausführung: 780mm x 1'630mm 1 Bohlenreihe erhöht: 780mm x 1'760mm / 2 Bohlenreihen erhöht: 780mm x 1'890mm |
| Fenstergrösse | 680mm x 510mm |
| Gewicht | ca. 2'650 kg |
| Anzahl Personen | 25 - 30 |
Download Montageanleitung
Montageanleitung zum Download für: 16.5 m² + 16.5 m² Doppelkota

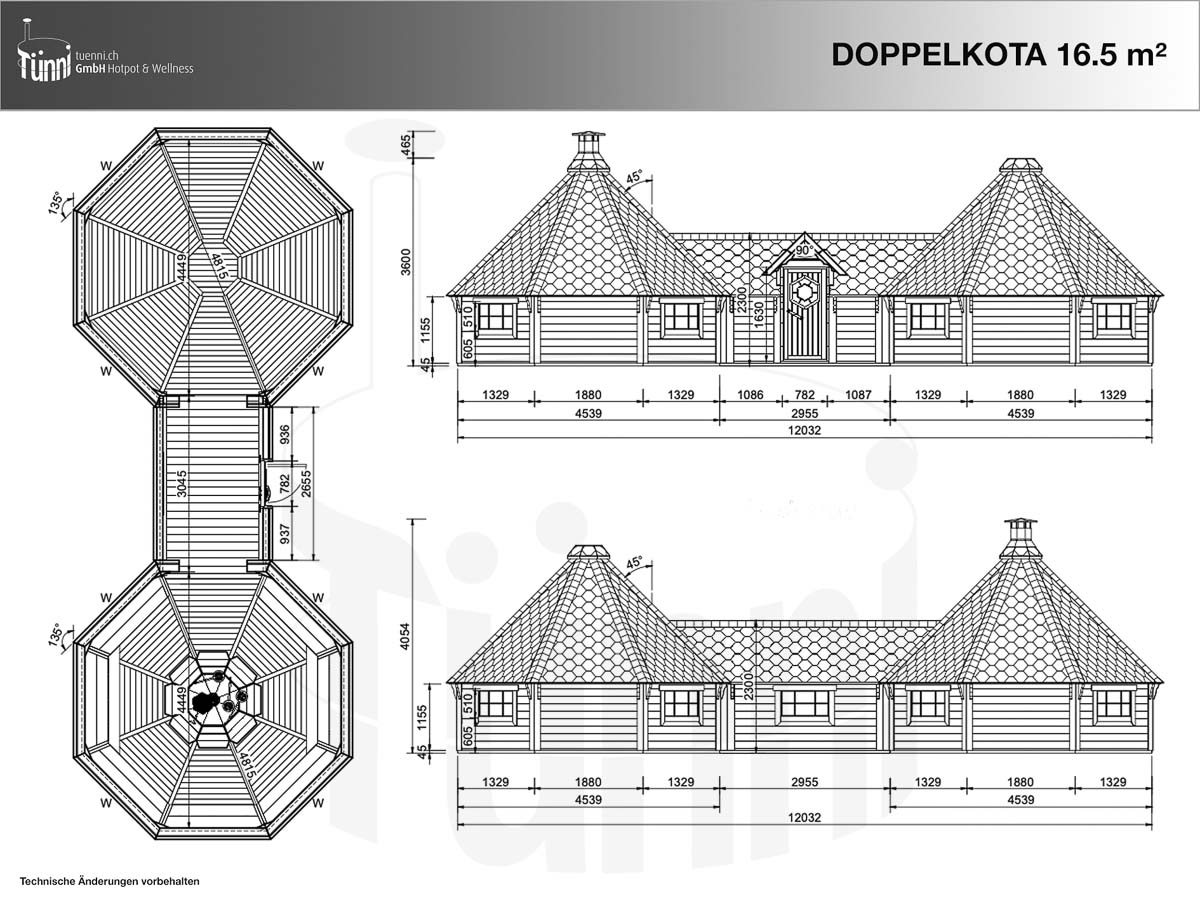

Zeichnung
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

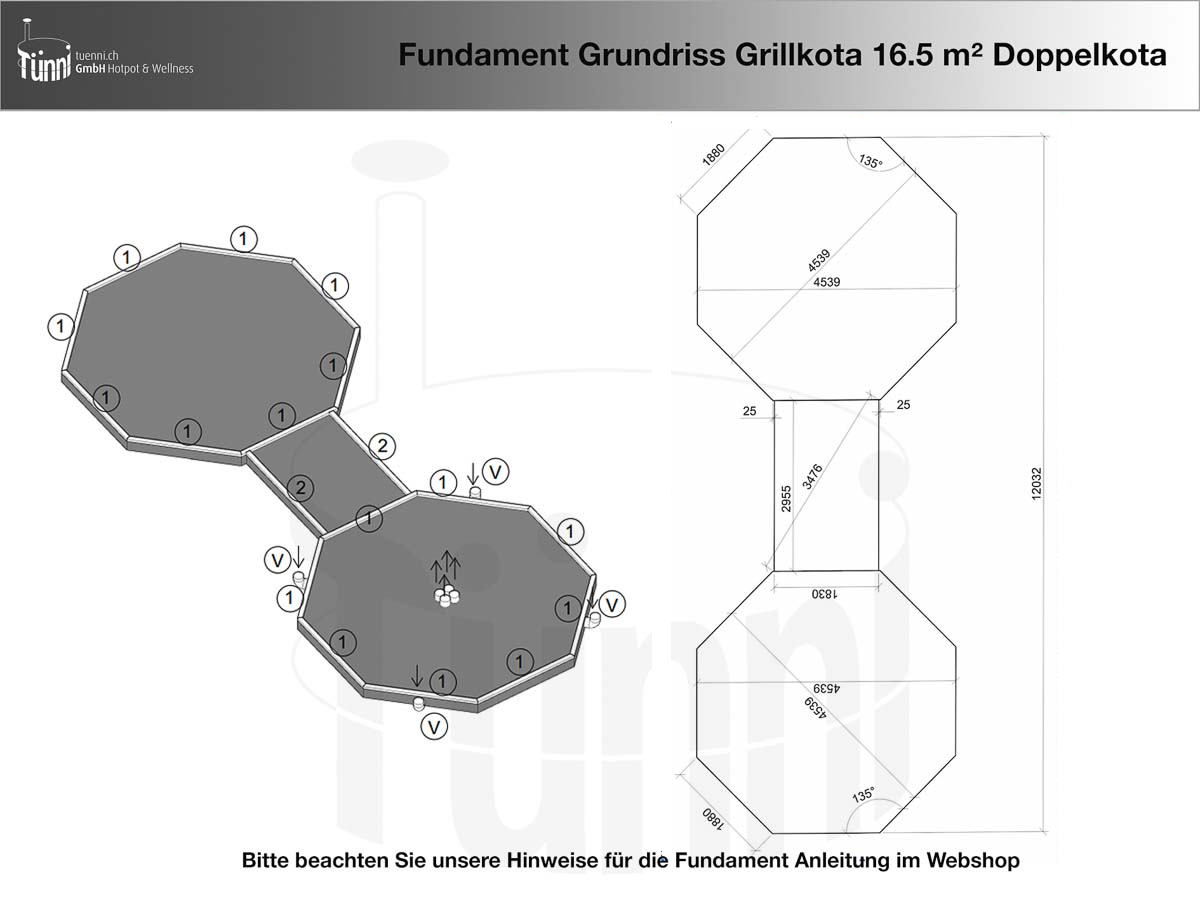

Fundamentplan
Um eine lange Lebensdauer Ihrer Doppelkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.
Auf dem unten stehenden Plan ist der Grundriss ersichtlich.
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
