KOMBIKOTA 16.5m²

Technische Daten

Kombikota 16.5m²
Seitenwandhöhe 1'200mm
Breite Diagonal 4'820mm
Breite Schlüsselweite 4'445mm
Höhe (ohne Kamin) 2'982mm
Länge Gesamtlänge 7'039mm
Kota 4'539mm
Saunaanbau 2'500mm
Breite Kota 4'539mm
Saunaanbau 1'830mm
Türgrösse Standardausführung: 780mm x 1'630mm
1 Bohlenreihe erhöht: 780mm x 1'760mm / 2 Bohlenreihen erhöht: 780mm x 1'890mm
Fenstergrösse 880mm x 510mm
Gewicht ca. 2'050 kg
Anzahl Personen 15 - 25

Download Montageanleitung

Montageanleitung zum Download für: Kombikota 16.5m²

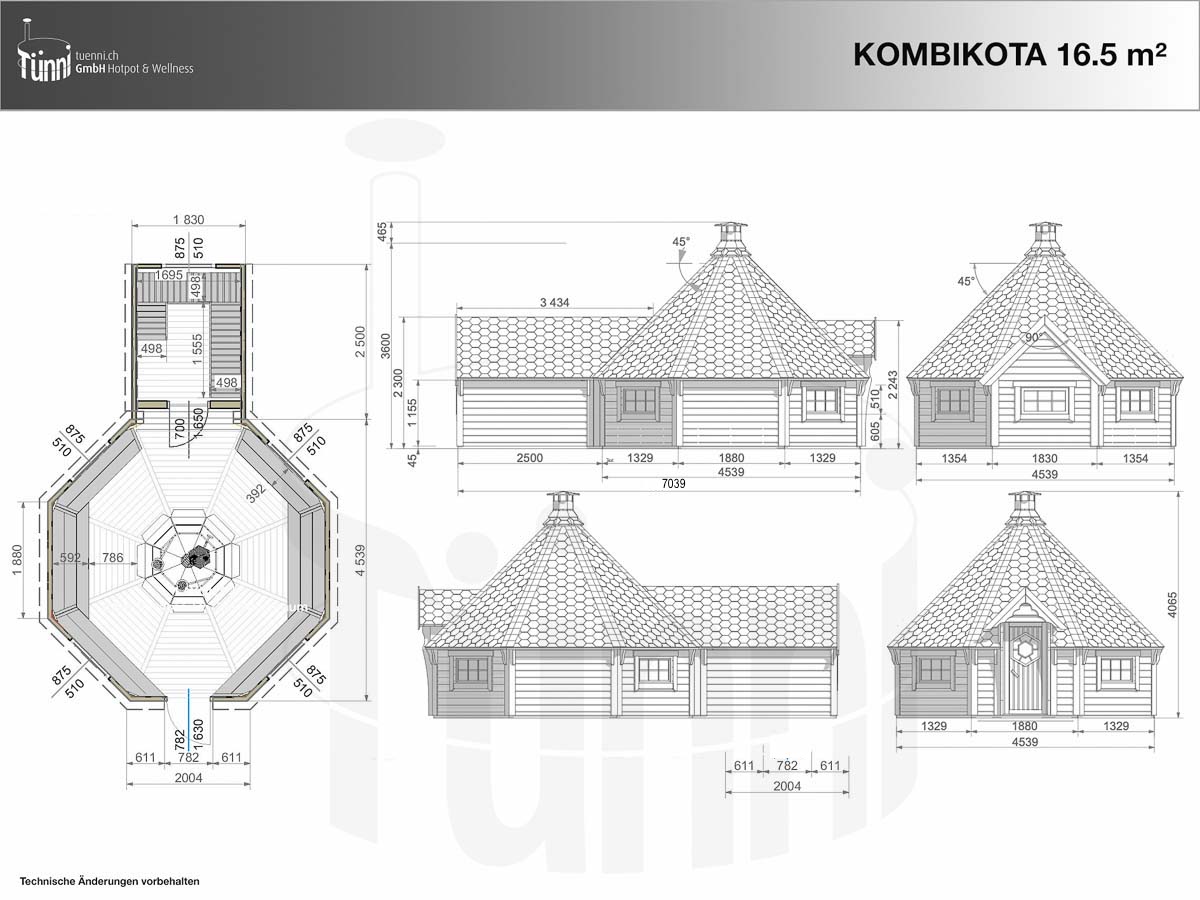

Zeichnung

Grillkota_16-5_Kombikota_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

Fundamentplan

Um eine lange Lebensdauer Ihrer Kombikota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

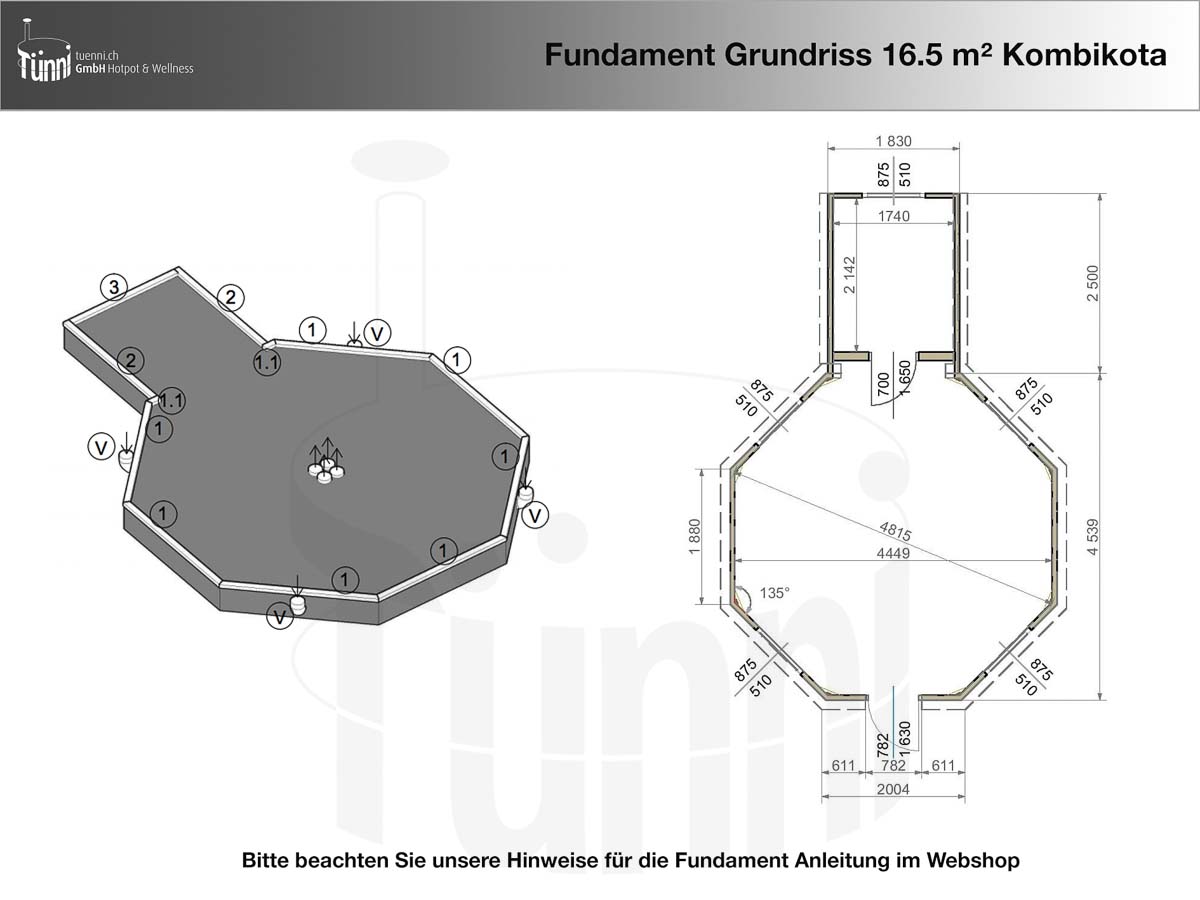

Fundamentplan Kombikota 16.5 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
