6.9 m² Grillkota - Zeichnung, Fundamentplan, Montageanleitung
Verzeichnis
TÜNNI GRILLKOTA 6.9m²
Technische Daten
| Grillkota 6.9m² | |
|---|---|
| Seitenwandhöhe | 1'210mm |
| Breite Diagonal | 3'150mm |
| Breite Schlüsselweite | 2'910mm |
| Höhe (ohne Kamin) | 3'320mm |
| Türgrösse | Standardausführung: 780mm x 1'500mm 1 Bohlenreihe erhöht: 780mm x 1'630mm / 2 Bohlenreihen erhöht: 780mm x 1'760mm |
| Fenstergrösse | 680mm x 380mm |
| Gewicht | ca. 1'100 kg |
| Anzahl Personen | 5 - 10 |
Download Montageanleitung
Montageanleitung zum Download für: Grillkota 6.9m²

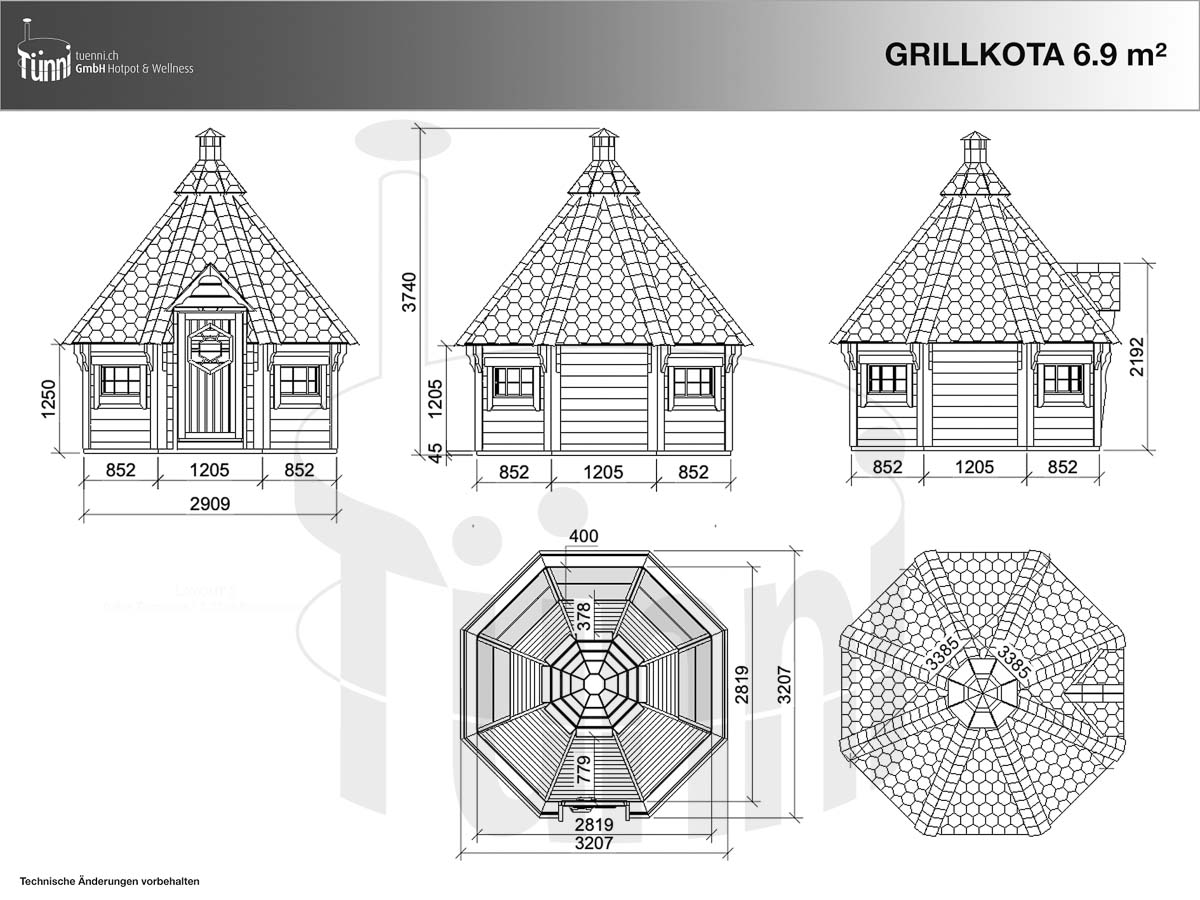

Zeichnung
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

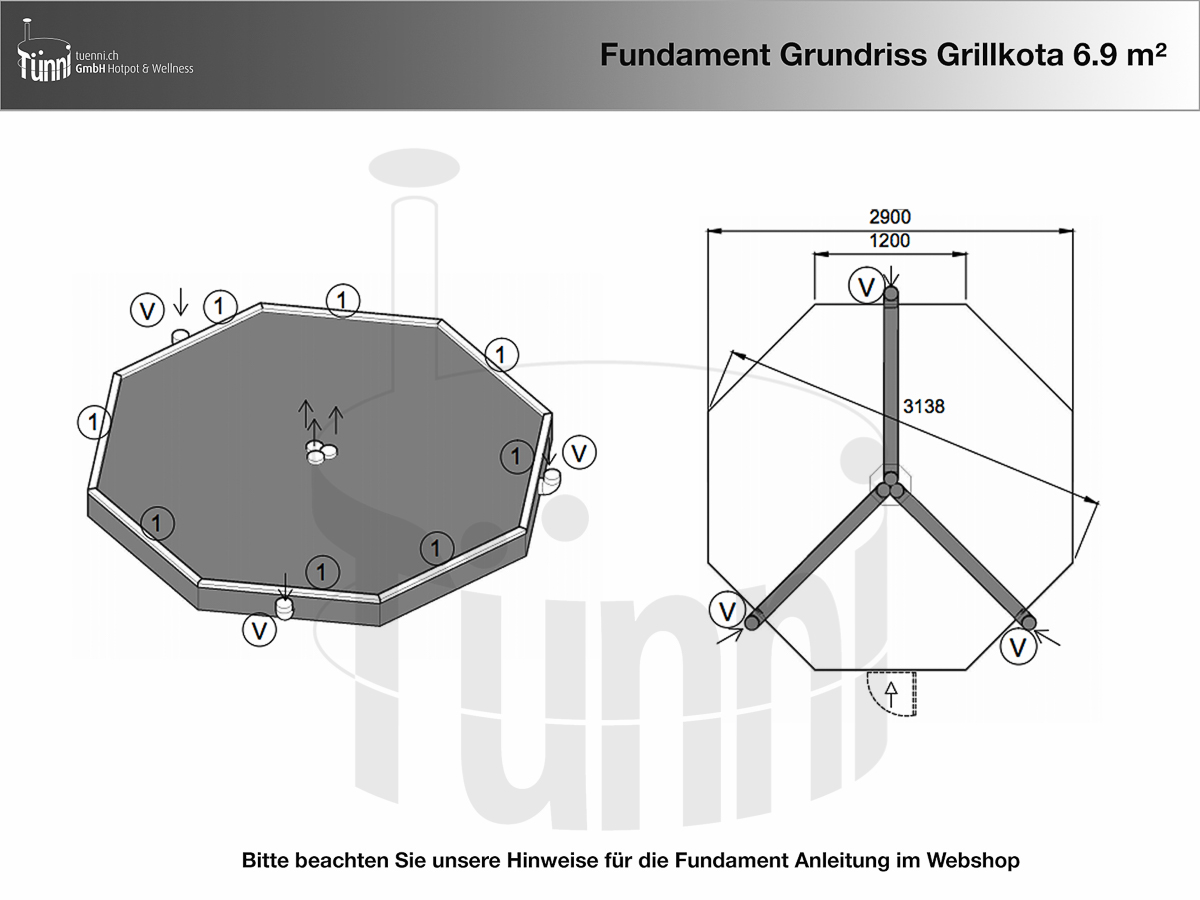

Fundamentplan
Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.
Auf dem unten stehenden Plan ist der Grundriss ersichtlich.
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
