9.2 m² Grillkota mit Anbau - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI GRILLKOTA MIT ANBAU 9.2m²

Technische Daten

Grillkota mit Anbau 9.2m²
Seitenwandhöhe 1'155mm
Breite Diagonal 3'656mm
Breite Schlüsselweite 3'166mm
Höhe (ohne Kamin) 2'982mm
Länge Gesamtlänge 4'956mm
Kota 3'256mm
Anbau 1'700mm
Breite Kota 3'760mm
Anbau 1'830mm
Türgrösse Standardausführung: 780mm x 1'630mm
1 Bohlenreihe erhöht: 780mm x 1'760mm / 2 Bohlenreihen erhöht: 780mm x 1'890mm
Fenstergrösse 880mm x 510mm
Gewicht ca. 1'600 kg
Anzahl Personen 10 - 12

Download Montageanleitung

Montageanleitung zum Download für: Grillkota 9.2m²

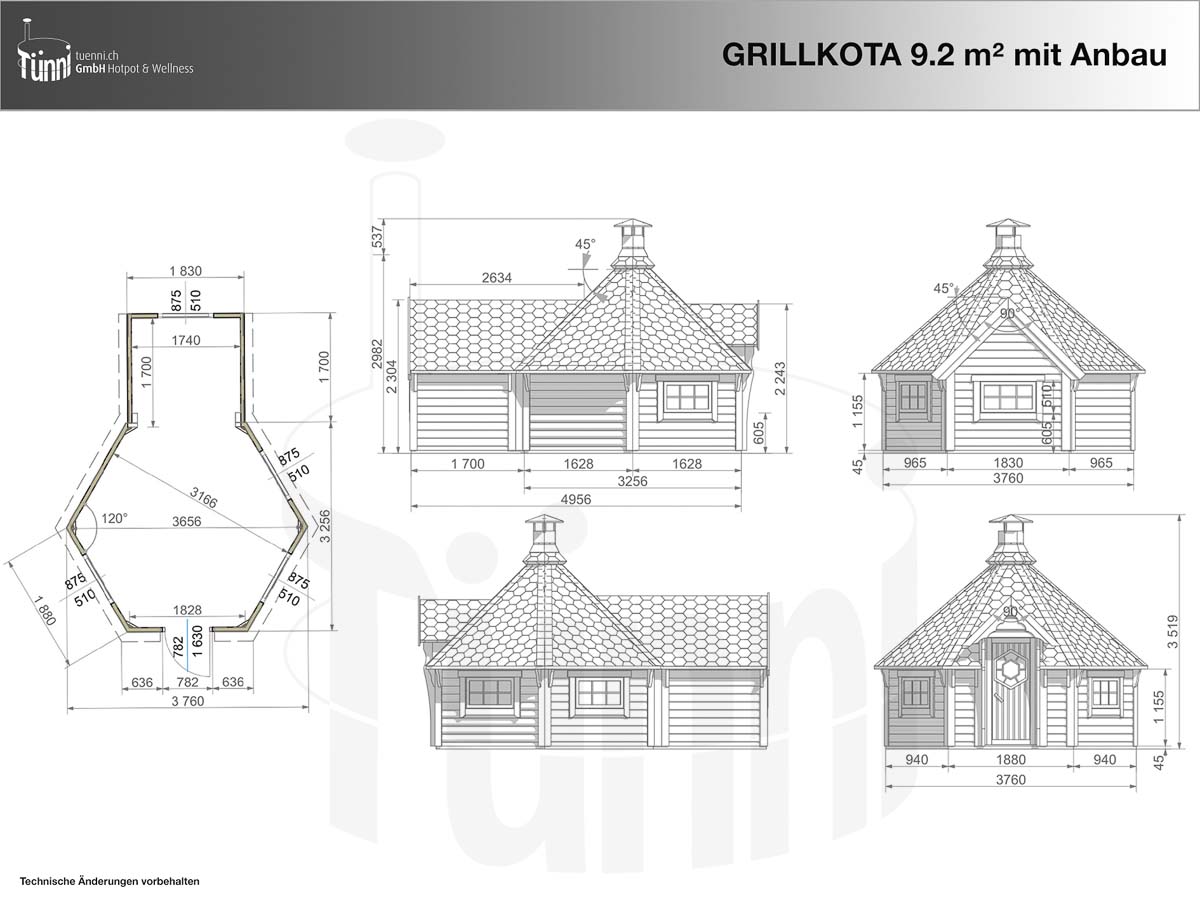

Zeichnung

Grillkota_9-2_mit_Anbau_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

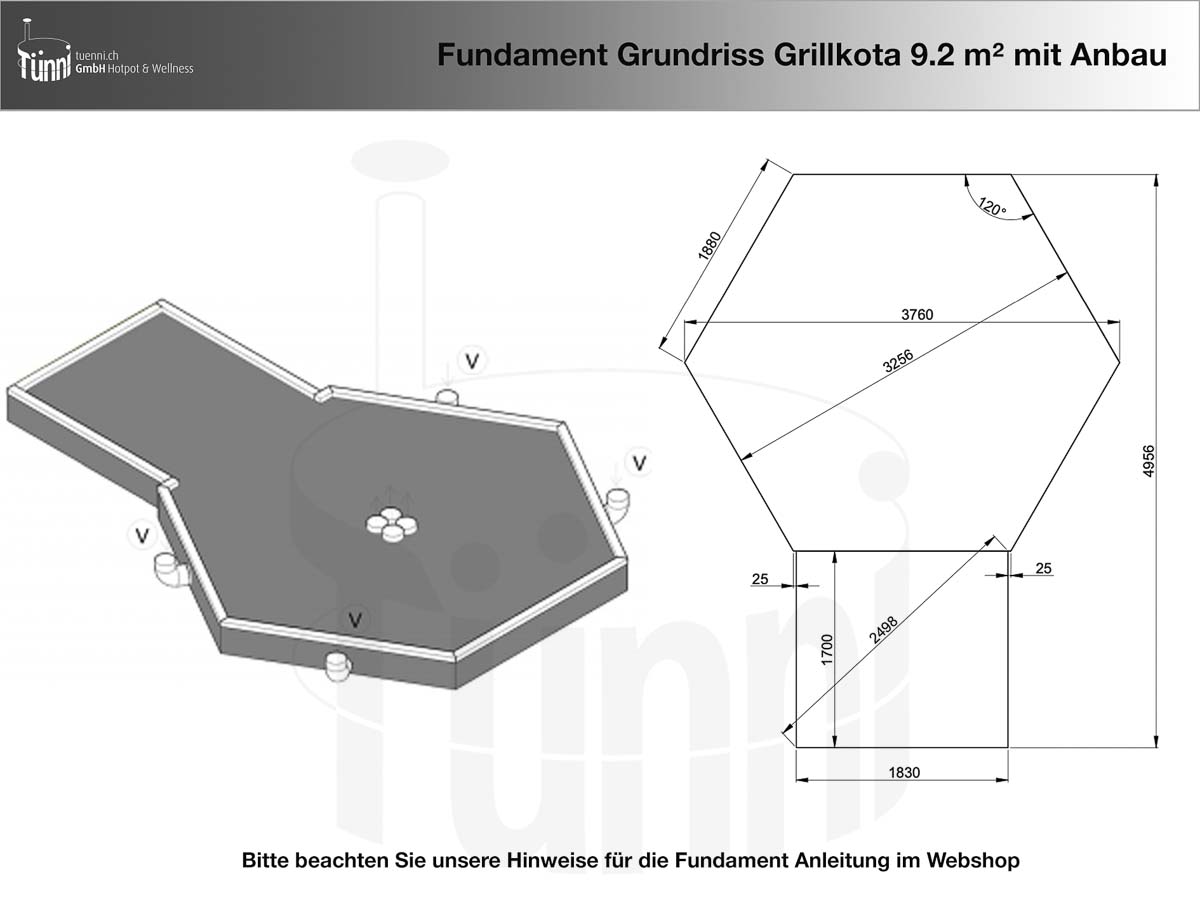

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

Fundamentplan Grillkota mit Anbau 9.2 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
