9.2 m² + 9.2 m² Doppel Grillkota - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI DOPPELKOTA 9.2 m²

Technische Daten

9.2 m² + 9.2 m² Doppelkota
Seitenwandhöhe 1'200mm
Breite Diagonal 4'106mm
Breite Schlüsselweite 3'256mm
Seitenlänge 9'377mm
Höhe (ohne Kamin) 2'852mm
Türgrösse Standardausführung: 780mm x 1'630mm
1 Bohlenreihe erhöht: 780mm x 1'760mm / 2 Bohlenreihen erhöht: 780mm x 1'890mm
Fenstergrösse 680mm x 510mm
Gewicht ca. 2'650 kg
Anzahl Personen 25 - 30

Download Montageanleitung

Montageanleitung zum Download für: 9.2 m² + 9.2 m² Doppelkota

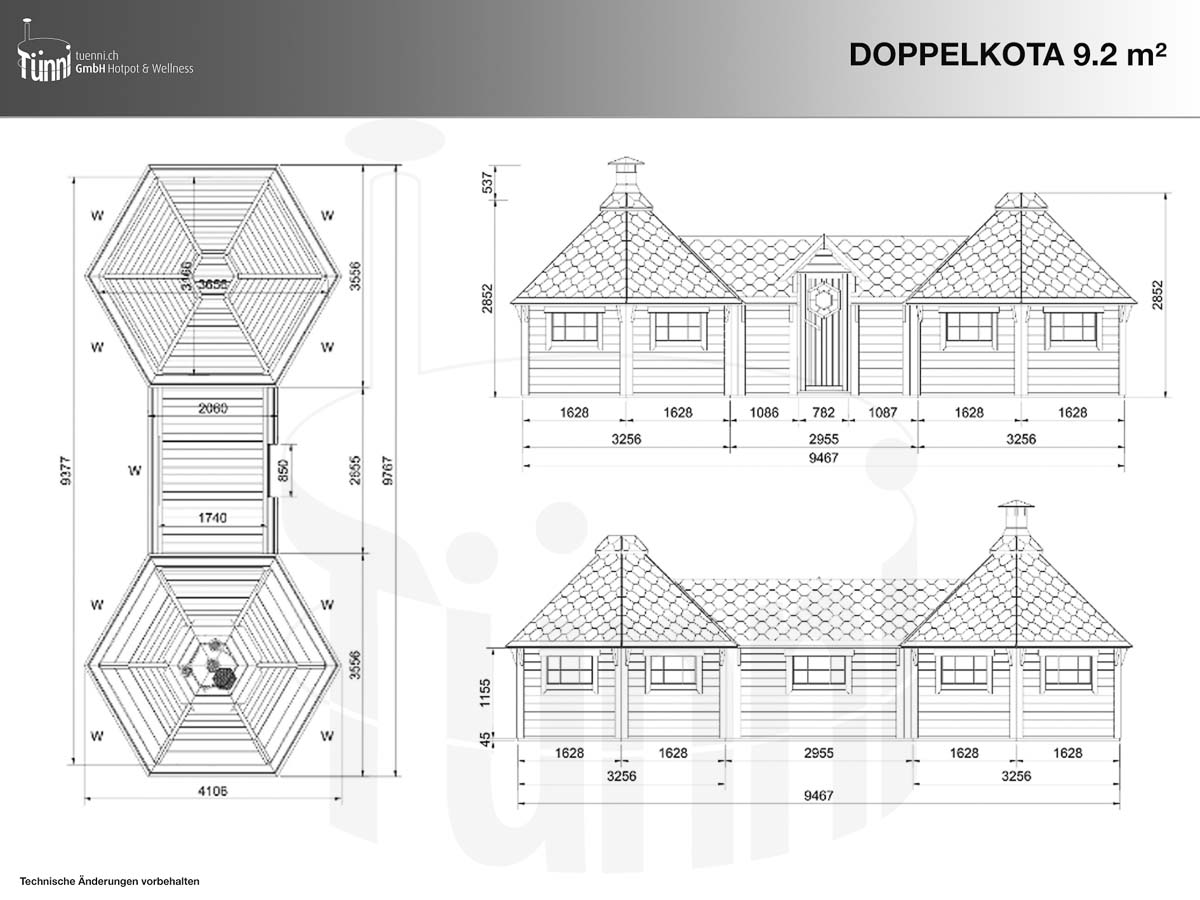

Zeichnung

Grillkota_Doppelkota_9-2_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

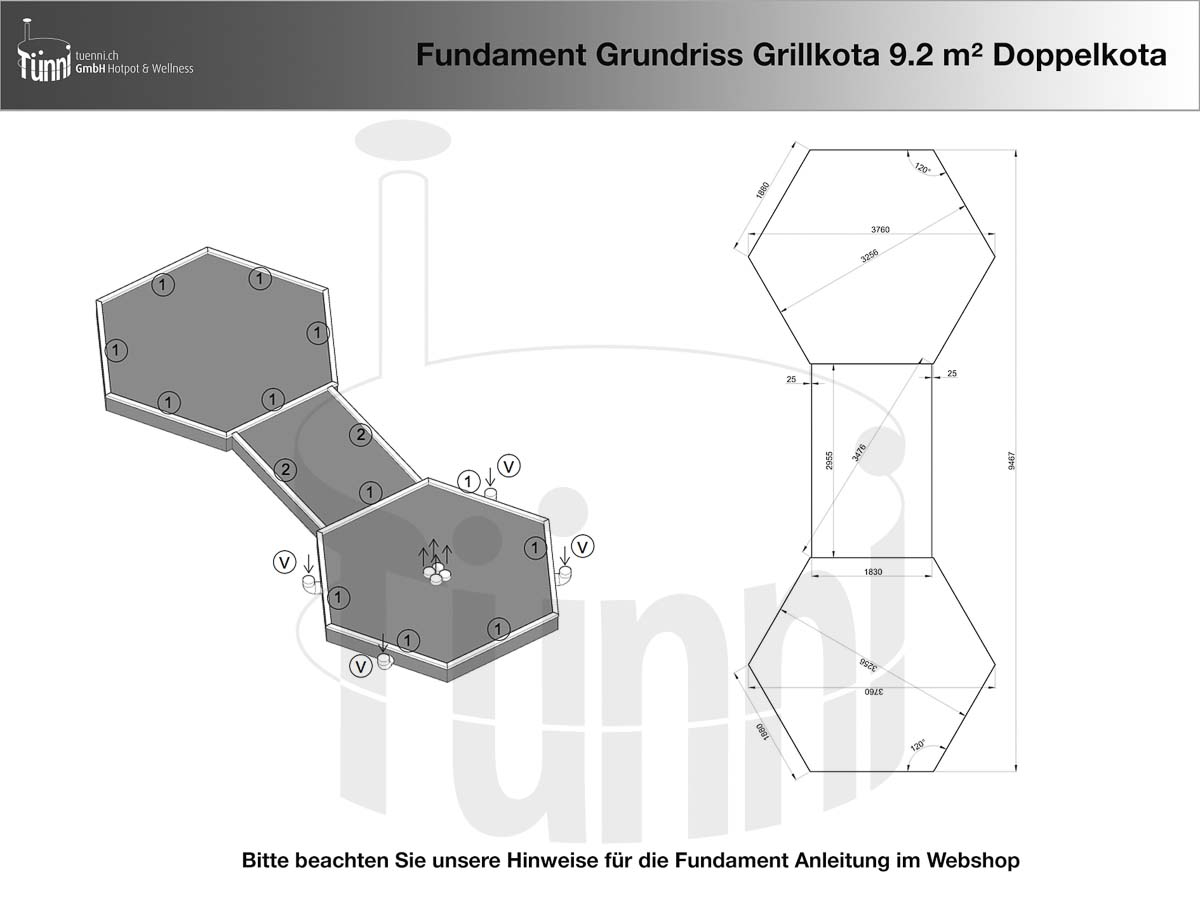

Fundamentplan

Um eine lange Lebensdauer Ihrer Doppelkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

Fundamentplan 9.2 m² + 9.2 m² Doppel Grillkota

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
