9.2 m² Grillkota Konisch - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI GRILLKOTA KONISCH 9.2m²

Technische Daten

Grillkota Konisch 9.2m²
Seitenwandhöhe 1'249mm
Breite Diagonal 4'040mm
Breite Schlüsselweite 3'500mm
Höhe (ohne Kamin) 2'980mm
Türgrösse 780mm x 1'630mm
Fenstergrösse 880mm x 510mm
Gewicht ca. 1'200 kg
Anzahl Personen 12 - 15

Download Montageanleitung

Montageanleitung zum Download für: Grillkota Konisch 9.2m²

Zeichnung

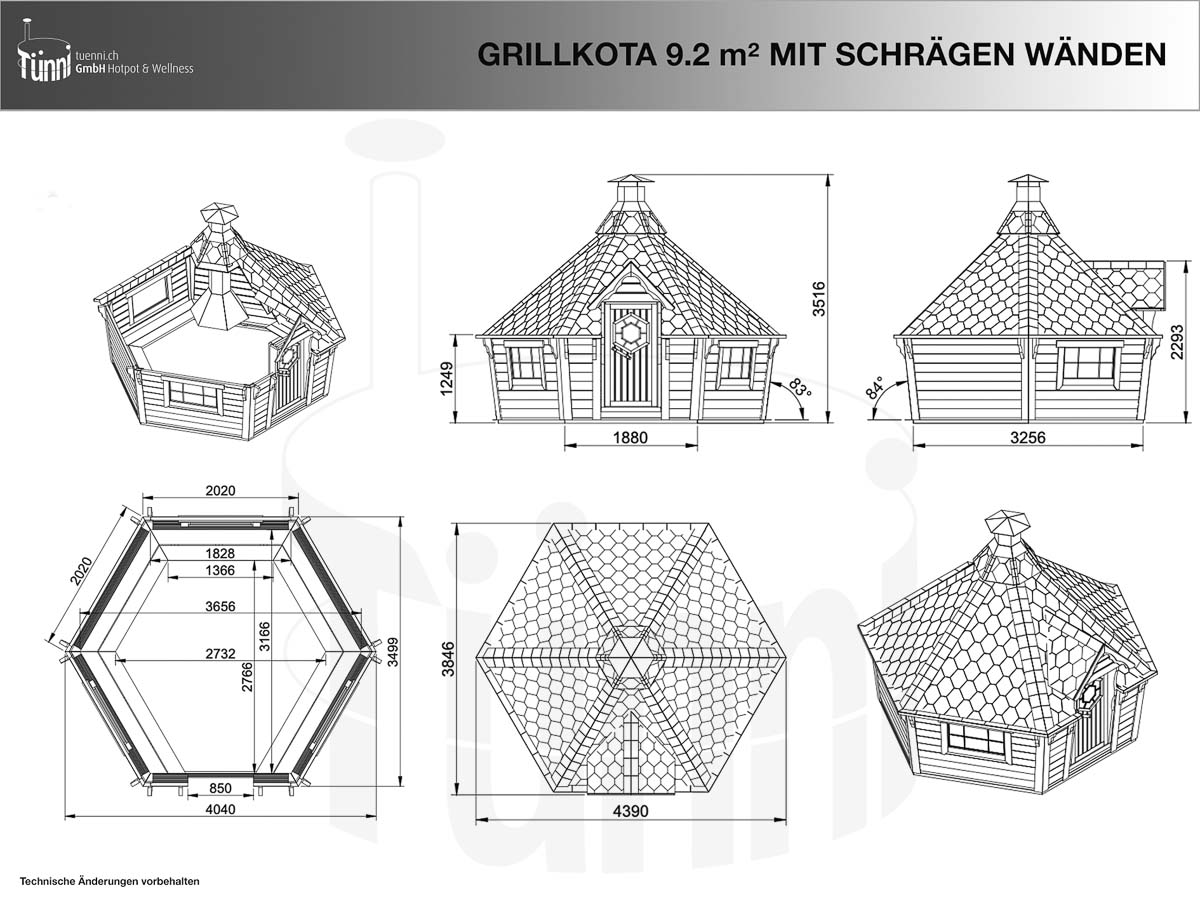

Zeichnung  Grillkota 9.2 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

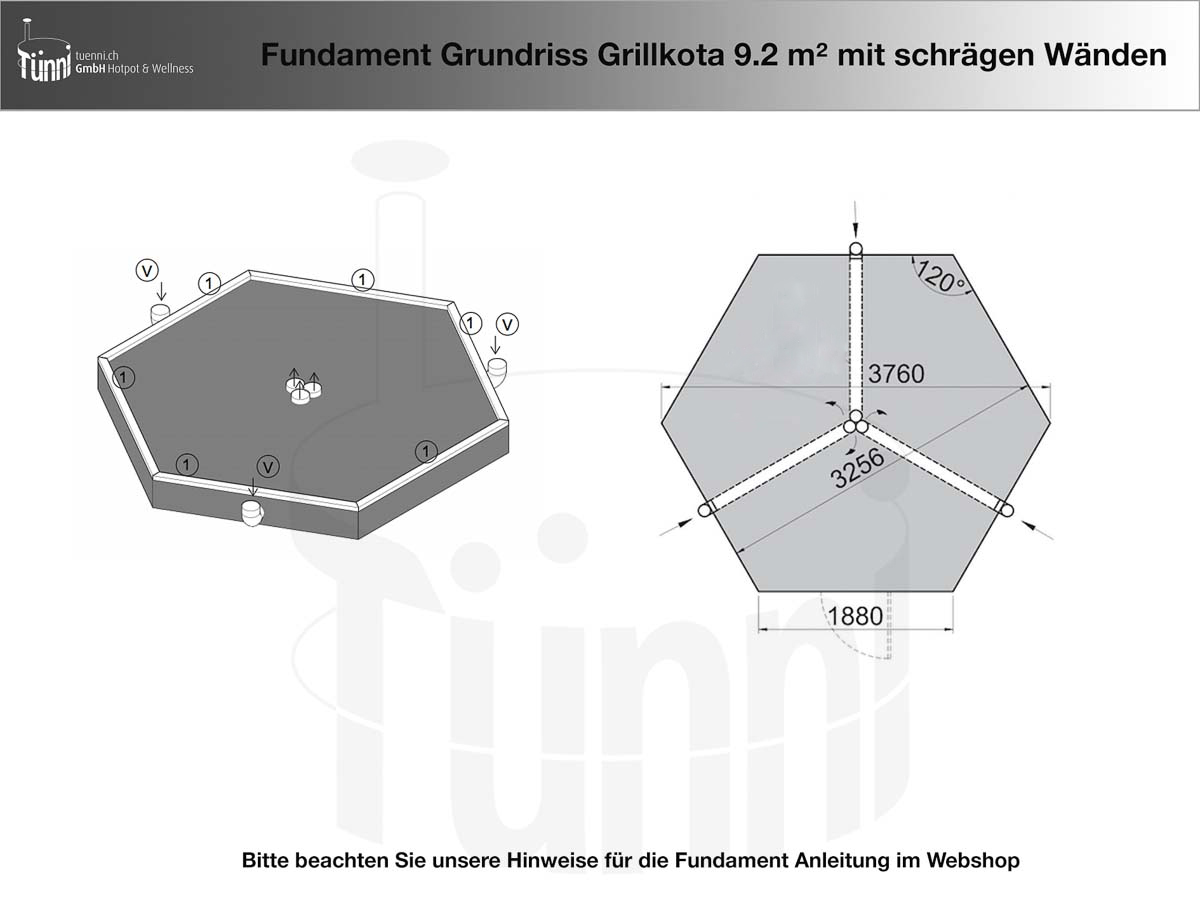

Fundamentplan Grillkota Konisch 9.2 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
