9.2 m² Offene Grillkota - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI OFFENE GRILLKOTA 9.2m²

Technische Daten

Offene Grillkota 9.2 m²
Seitenwandhöhe 1'285mm
Breite Diagonal 3'910mm
Breite Schlüsselweite 3'385mm
Höhe (ohne Kamin) 3'112mm
Türgrösse Standardausführung: 780mm x 1'500mm
1 Bohlenreihe erhöht: 780mm x 1'630mm / 2 Bohlenreihen erhöht: 780mm x 1'760mm
Gewicht ca. 900 kg
Anzahl Personen 10

Download Montageanleitung

Montageanleitung zum Download für: Offene Grillkota 9.2m²

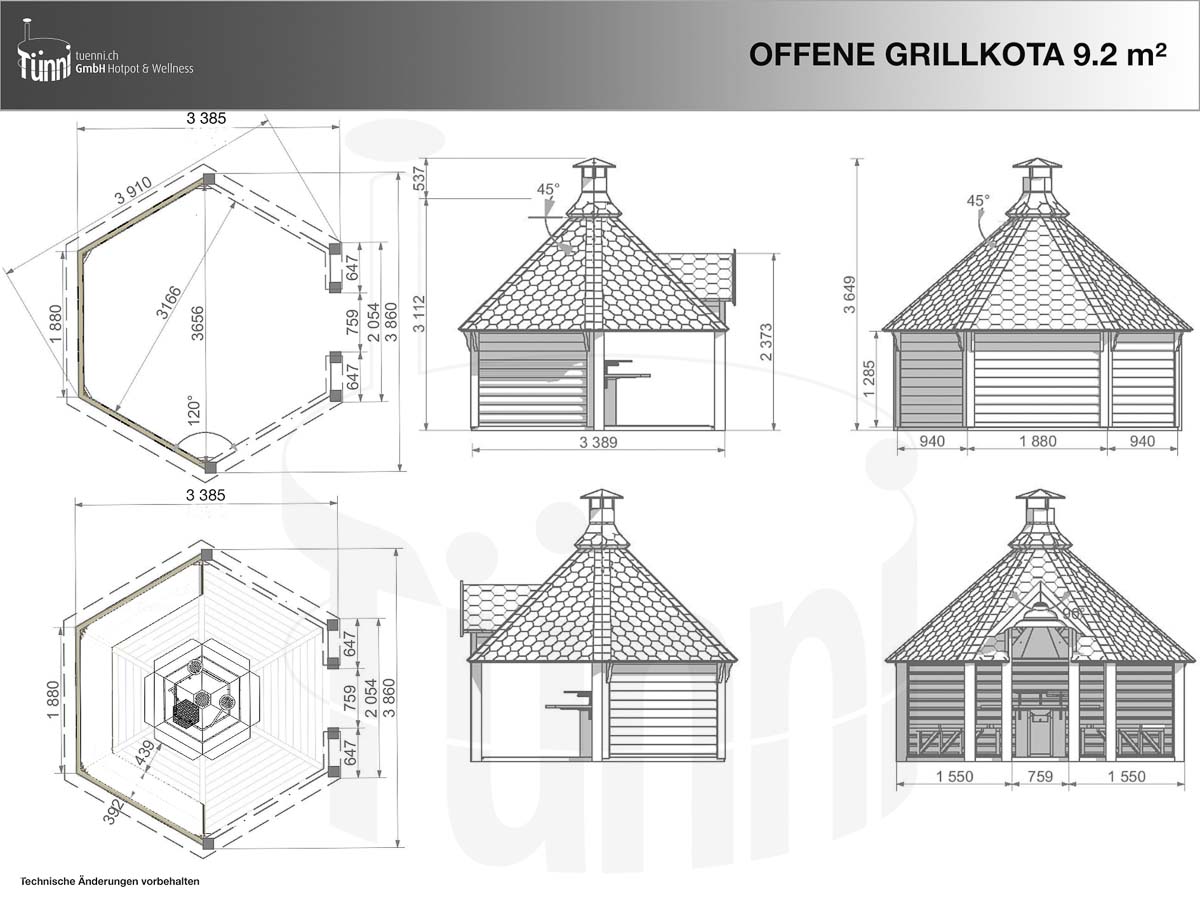

Zeichnung

Grillkota_9-2_offen_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

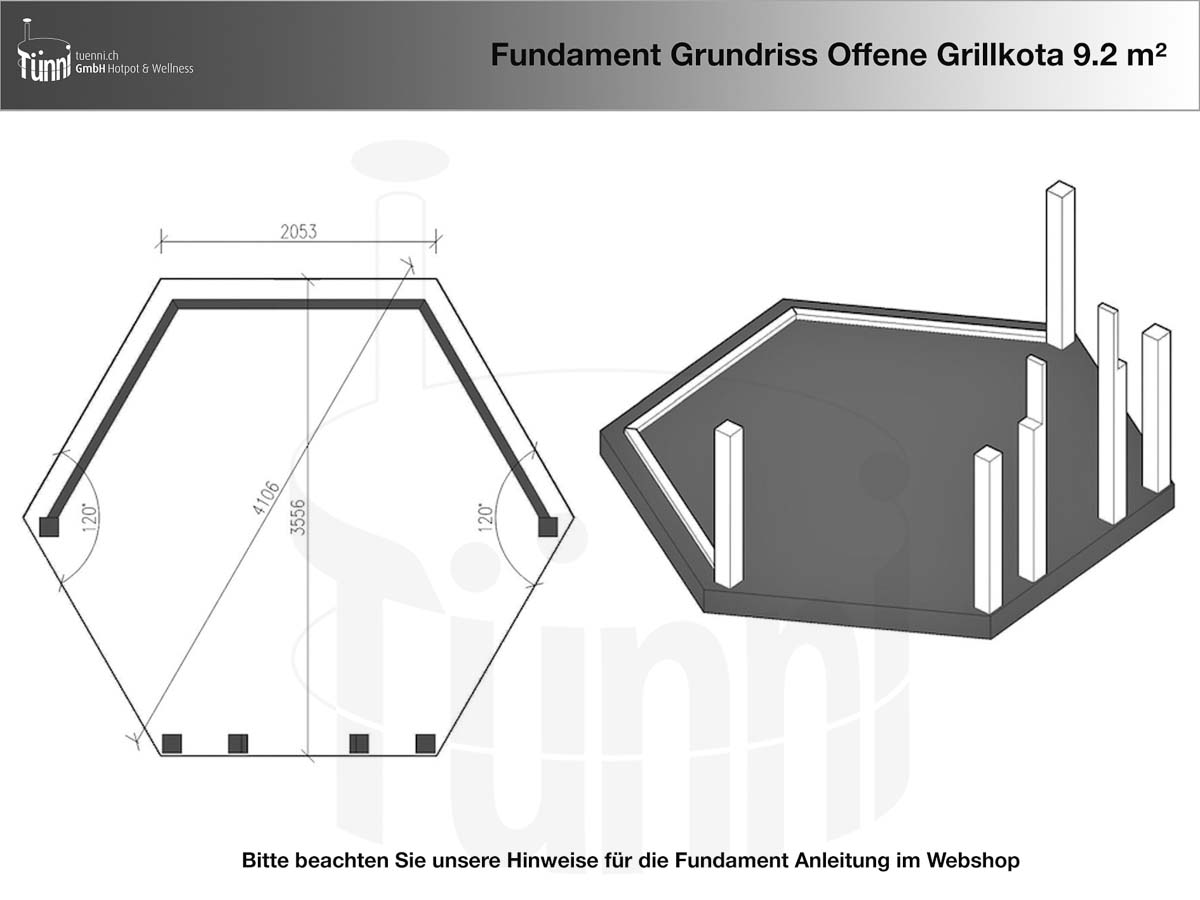

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

Fundamentplan Grillkota Konisch 9.2 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
