9.2 m² Kombikota mit Grill und Sauna - Zeichnung, Fundamentplan, Montageanleitung
KOMBIKOTA 9.2m²
Technische Daten
| Kombikota 9.2m² | |
|---|---|
| Seitenwandhöhe | 1'200mm |
| Breite Diagonal | 3'760mm |
| Breite Schlüsselweite | 3'166mm |
| Höhe (ohne Kamin) | 2'982mm |
| Länge | Gesamtlänge 5'756mm Kota 3'256mm Saunaanbau 2'500mm |
| Breite | Kota 3'760mm Saunaanbau 1'830mm |
| Türgrösse | Standardausführung: 780mm x 1'630mm 1 Bohlenreihe erhöht: 780mm x 1'760mm / 2 Bohlenreihen erhöht: 780mm x 1'890mm |
| Fenstergrösse | 880mm x 510mm |
| Gewicht | ca. 1'700 kg |
| Anzahl Personen | 10 - 12 |
Download Montageanleitung
Montageanleitung zum Download für: Kombikota 9.2m²

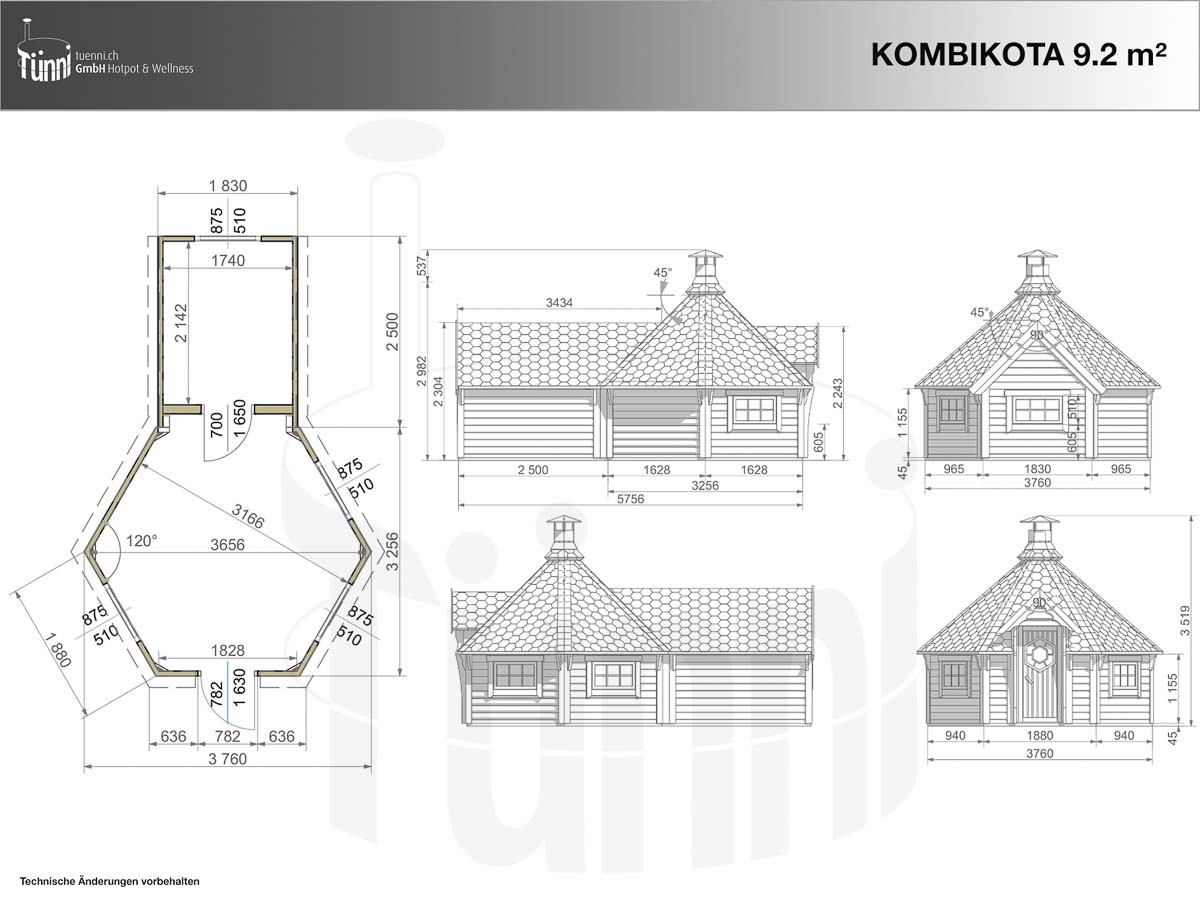

Zeichnung
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

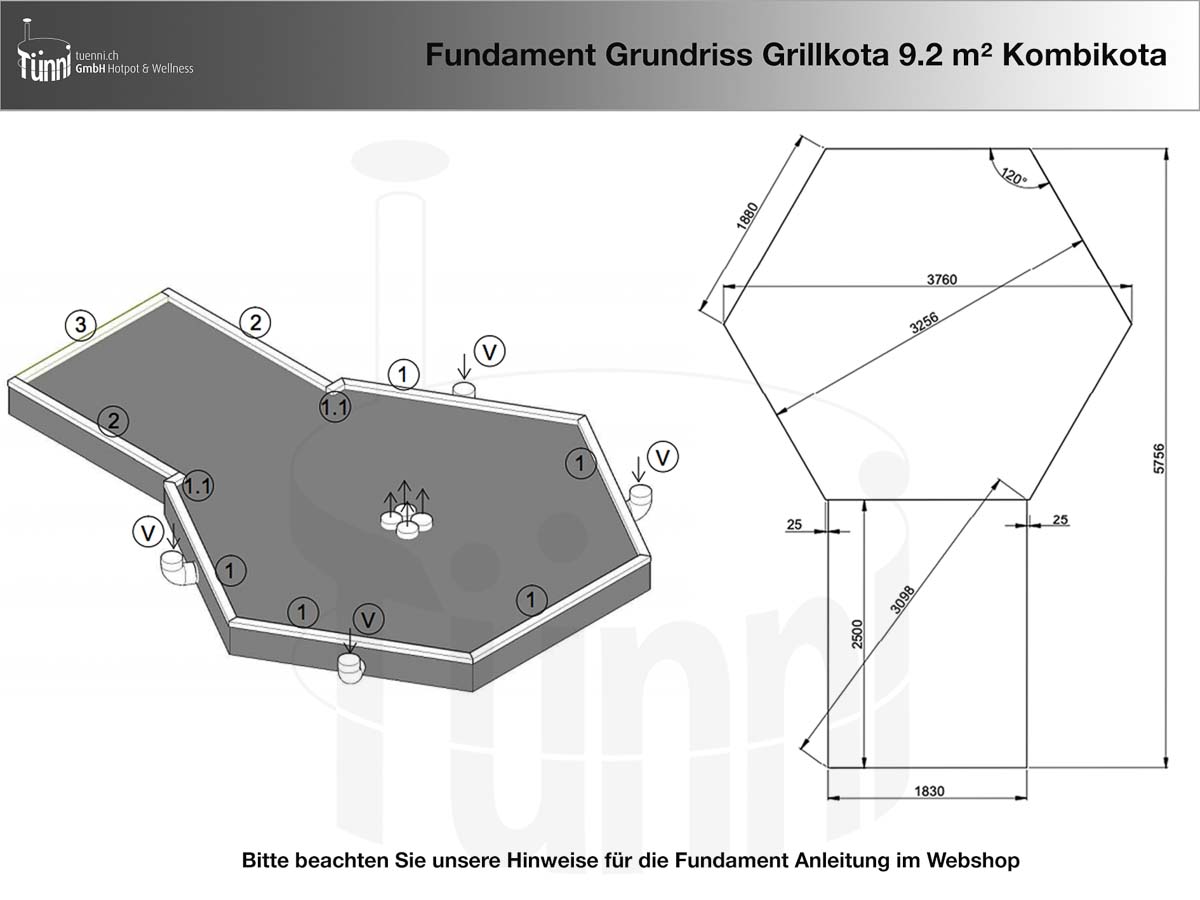

Fundamentplan
Um eine lange Lebensdauer Ihrer Kombikota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.
Auf dem unten stehenden Plan ist der Grundriss ersichtlich.
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
