9.2 m² Grillkota - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI GRILLKOTA 9.2m²

Technische Daten

Saunakota 9.2m²
Seitenwandhöhe 1'200mm
Breite Diagonal 3'760mm
Breite Schlüsselweite 3'260mm
Höhe (ohne Kamin) 2'980mm
Türgrösse Standardausführung: 780mm x 1'500mm
1 Bohlenreihe erhöht: 780mm x 1'630mm / 2 Bohlenreihen erhöht: 780mm x 1'760mm
Fenstergrösse 880mm x 510mm
Gewicht ca. 1'200 kg
Anzahl Personen 12 - 15

Download Montageanleitung

Montageanleitung zum Download für: Grillkota 9.2m²

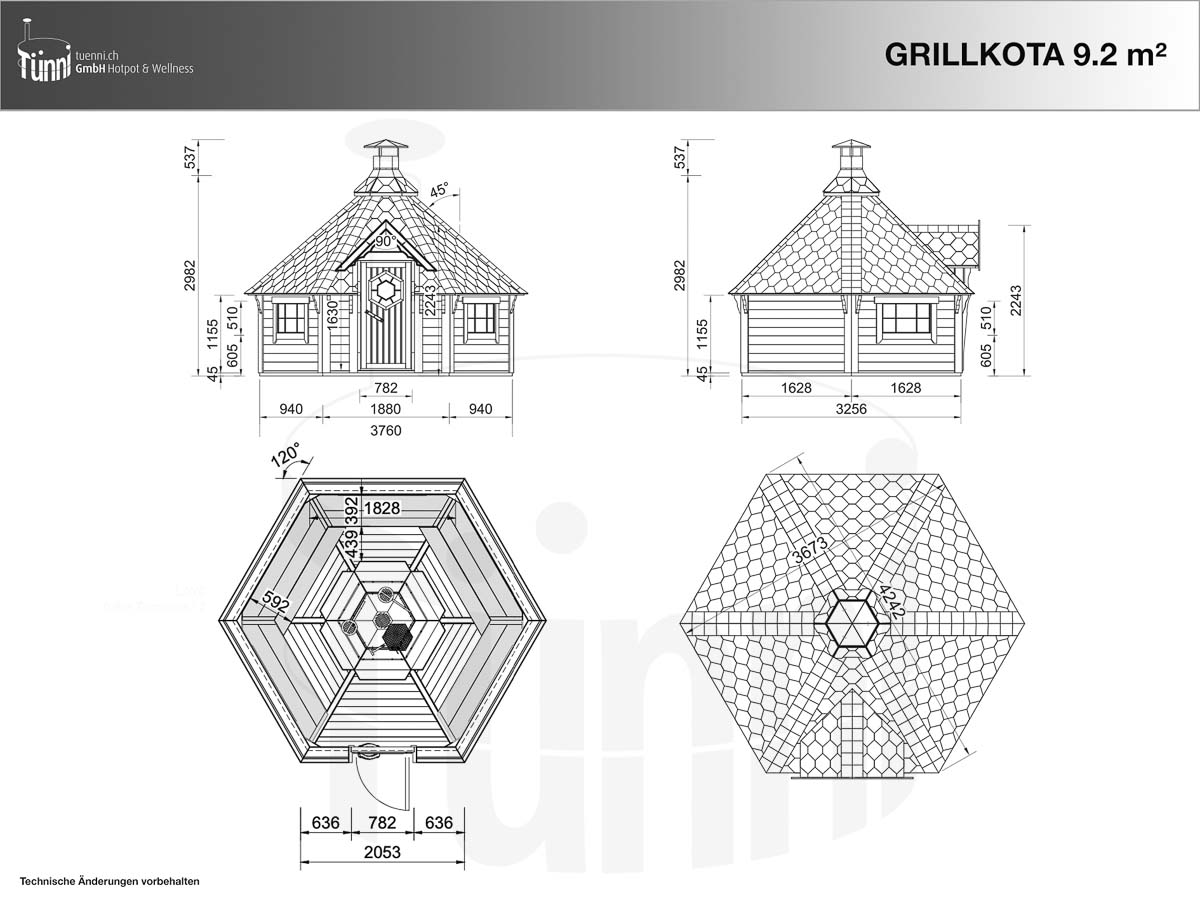

Zeichnung

Grillkota_9.2_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

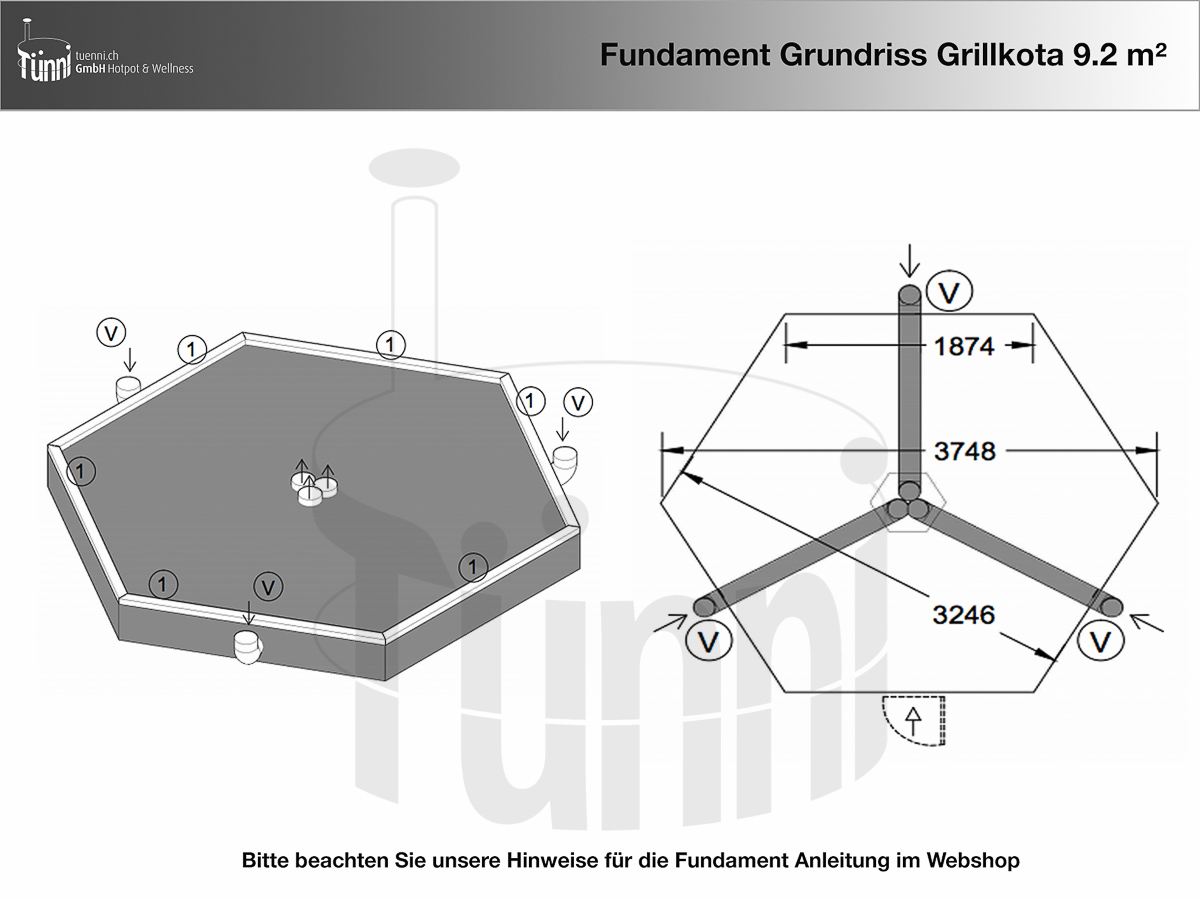

Fundamentplan Grillkota 9.2 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
