Ofuro Holzbadewanne Wasserablauf und Anschluss

Ofuro Holzbadewannen können einfach an das Abwasser angeschlossen werden. Hier finden Sie Angaben für den Sanitär Installateur für den Wasseranschluss. Gerne besprechen wir den Anschluss auch direkt mit Ihrem Sanitär Installateur.

Aufbau der Ofuro Holzbadewanne

Die Ofuro Holzbadewanne ist aufgebaut wie ein traditionelles Fass. So sind die Seitenwände (Dauben) rund um den Boden angebracht und mit drei Spannringe zusammengehalten. Der Boden steht auf zwei Trägerbalken. Die Trägerbalken sind am Boden befestigt und geben einen Freiraum von ca. 10cm zwischen Badezimmerboden und Ofuro- Boden.

Dieser Freiraum wird genutzt, um das Wasser abzuführen und den speziellen Siphon zu installieren.

An den Trägerbalken sind vier Füsse angebracht, damit etwaige Höhenunterschiede ausgeglichen werden können.

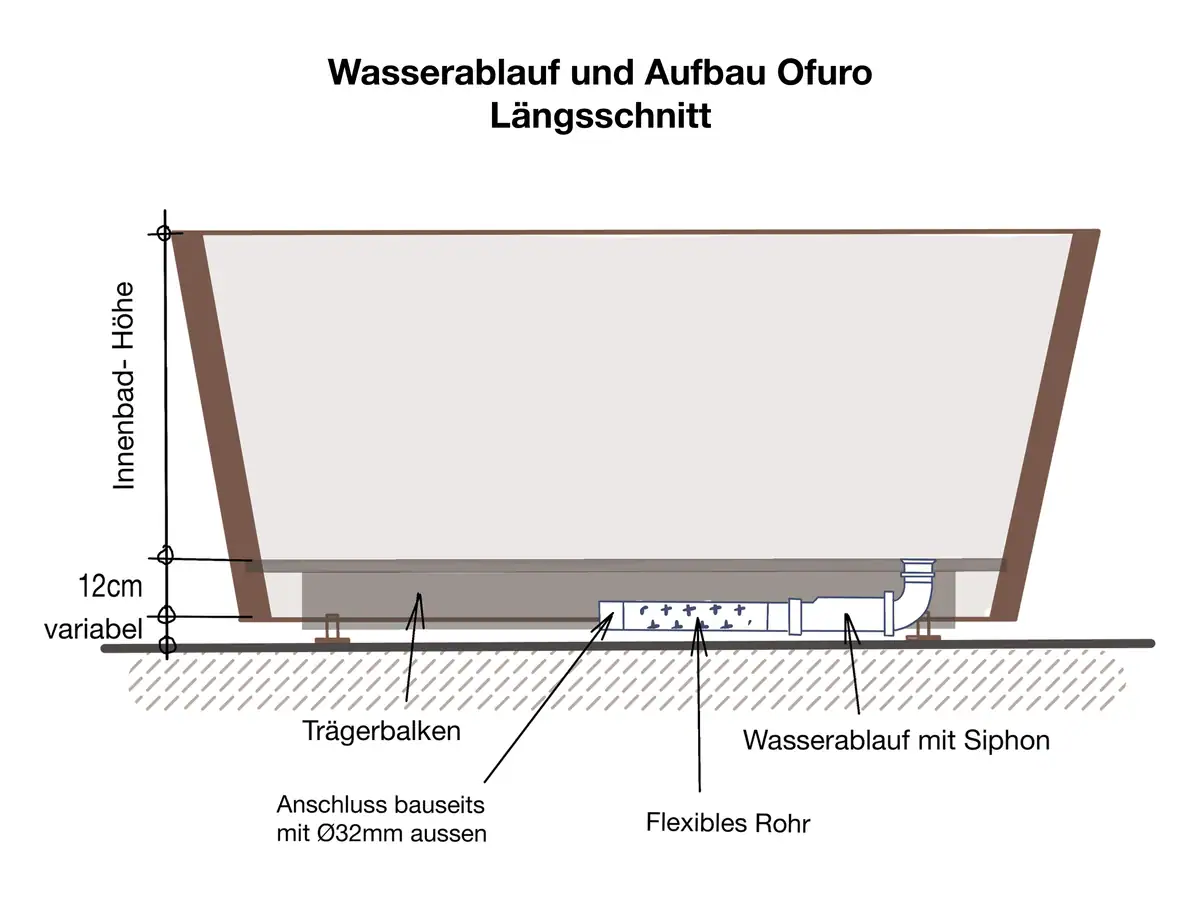

Ofuro Holzbadewanne Aufbau

Funktion vom Wasserablauf

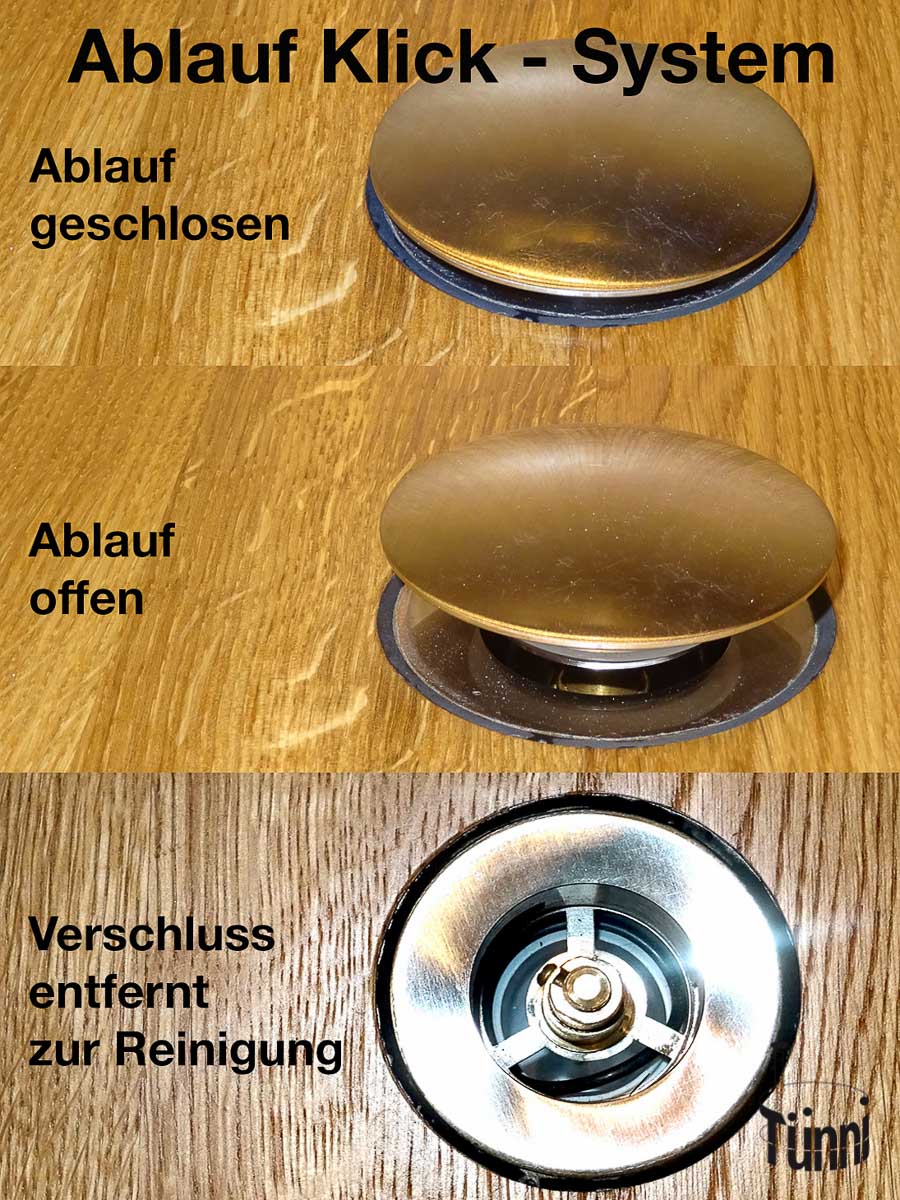

Der Ablauf ist mit einem Klicksystem ausgestattet. Drücken Sie einmal auf den Verschluss, so schliesst sich der Ablauf, drücken Sie zweimal, so öffnet sich der Ablauf wieder. Die Optik des Verschlusses ist verchromt.

Der Stöpsel kann zum reinigen einfach herausgedreht werden.

Position des Wasserablaufs
Die Position des Wasserablaufs kann beliebig gewählt werden. Meist wird der Ablauf beim Fussende oder in der Mitte vom Bad platziert.

Ofuro Holzbadewanne Ablauf- Ventil

Aufbau und Anschluss innerhalb der Ofuro Holzbadewanne

Der Wasserablauf wird mit einem Stutzen durch das Holz durchgeführt und mit einem Rohrbogen seitlich an den Siphon angeschlossen.

Damit der Sanitärinstallateur den Anschluss vor Ort machen kann, liefern wir ein flexibles Rohr mit. Für die Installation kann die Wanne gekippt und angeschlossen werden. Die Badewanne kann auch nach der Installation bewegt werden, z.B. für die Reinigung.

Mit den höhenverstellbaren Füssen richten Sie das Bad aus und die Trägerbalken stehen nicht auf dem Boden und werden feucht.

Technische Angaben

  • Ablaufventil - Schaft mit Aussengewinde
  • Ablauf Verschluss verchromt
  • Anschluss an Haus- Installation mit Rohr Aussendurchmesser 50mm
  • Details zum Siphon hier

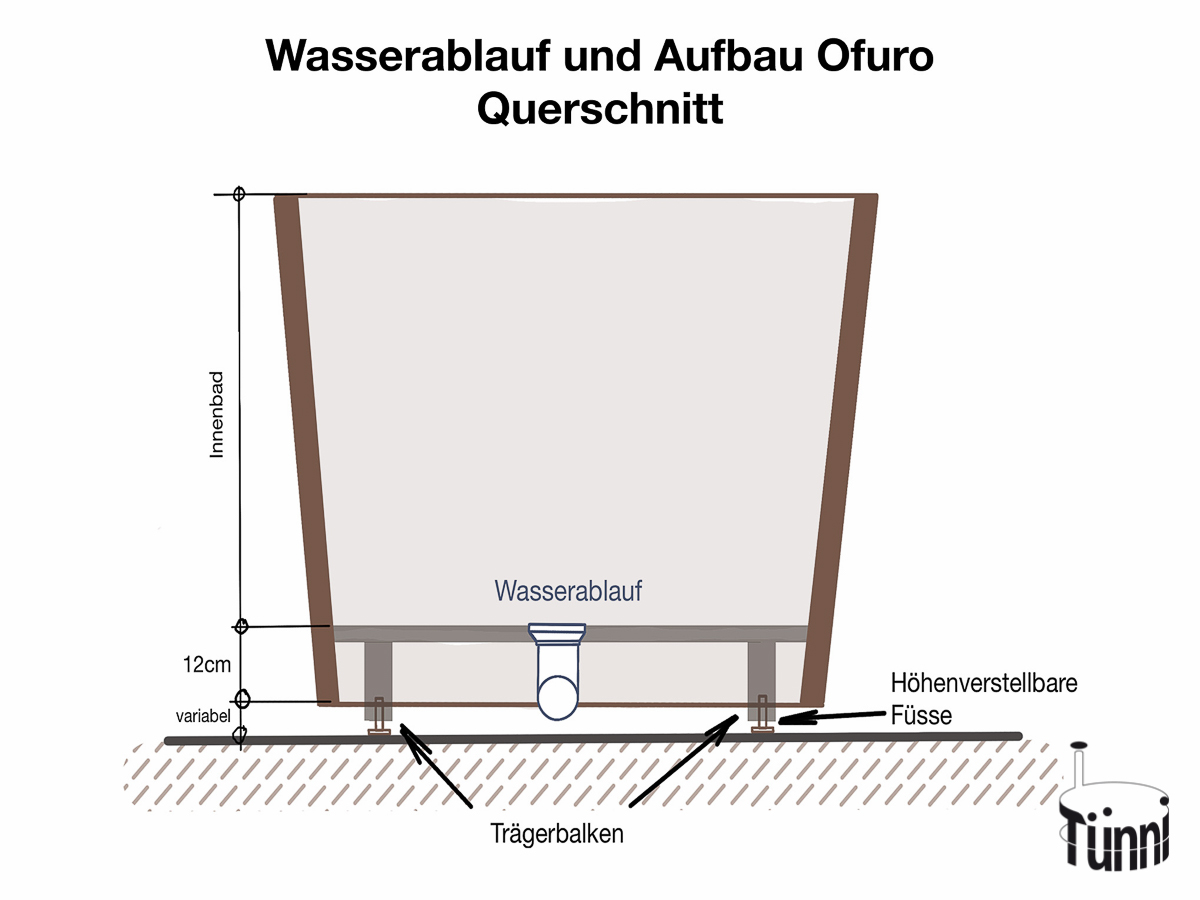

Ofuro Holzbadewanne Aufbau Seitenansicht

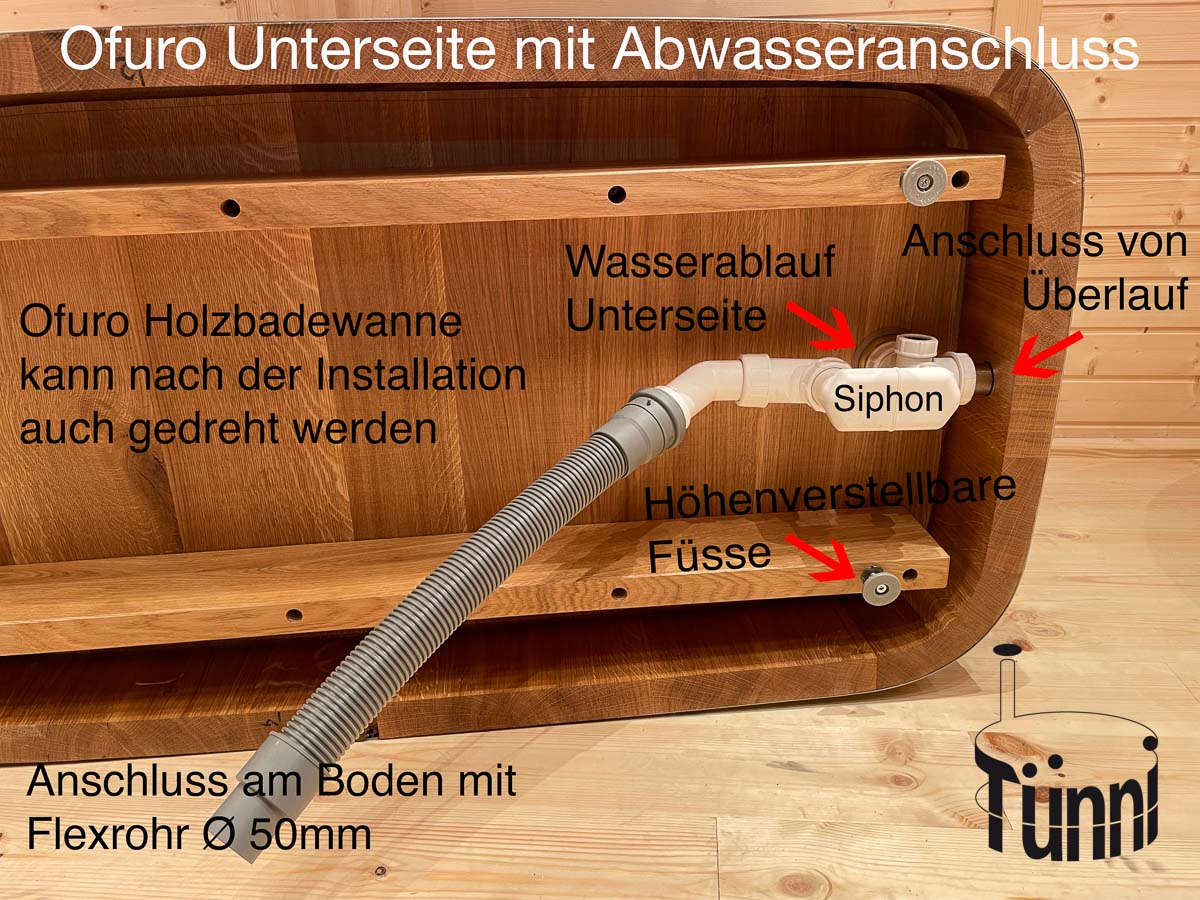

Ofuro Holzbadewanne - Bad Unterseite mit Abwasserablauf



Ofuro Holzbadewanne Wasser Überlauf

Mit dem Überlauf kann das Wasser aus der Wanne abfliessen. Dies stellt sicher, dass das Bad nicht überlaufen kann und Sie keine Überschwemmung vorfinden.

Je nach Situation vor Ort machen unterschiedliche Überlauf Sinn. Anbei stellen wir Ihnen die unterschiedlichen Lösungen vor.

Die Position des Überlaufs kann jeweils individuell gewählt werden. Wir werden die entsprechenden Bohrungen und Anschlüsse nach Ihrem Wunsch anbringen.

Grundsätzlich benötigt die Ofuro Holzbadewanne nicht zwingend einen Überlauf. Stellen Sie in diesem Falle sicher, das übertretendes Wasser keinen Schaden anrichtet.

Überlauf direkt in Wand

Dieser Überlauf bietet sich an, wenn die Wanne an eine Wand gestellt wird.

Installation

Das Überlaufventil wird werkseitig angebracht und kann vor Ort durch den Sanitärinstallateur angeschlossen werden.

Technische Angaben

  • Überlaufventil - Schaft mit 5/4" Aussengewinde
  • Kappe verchromt

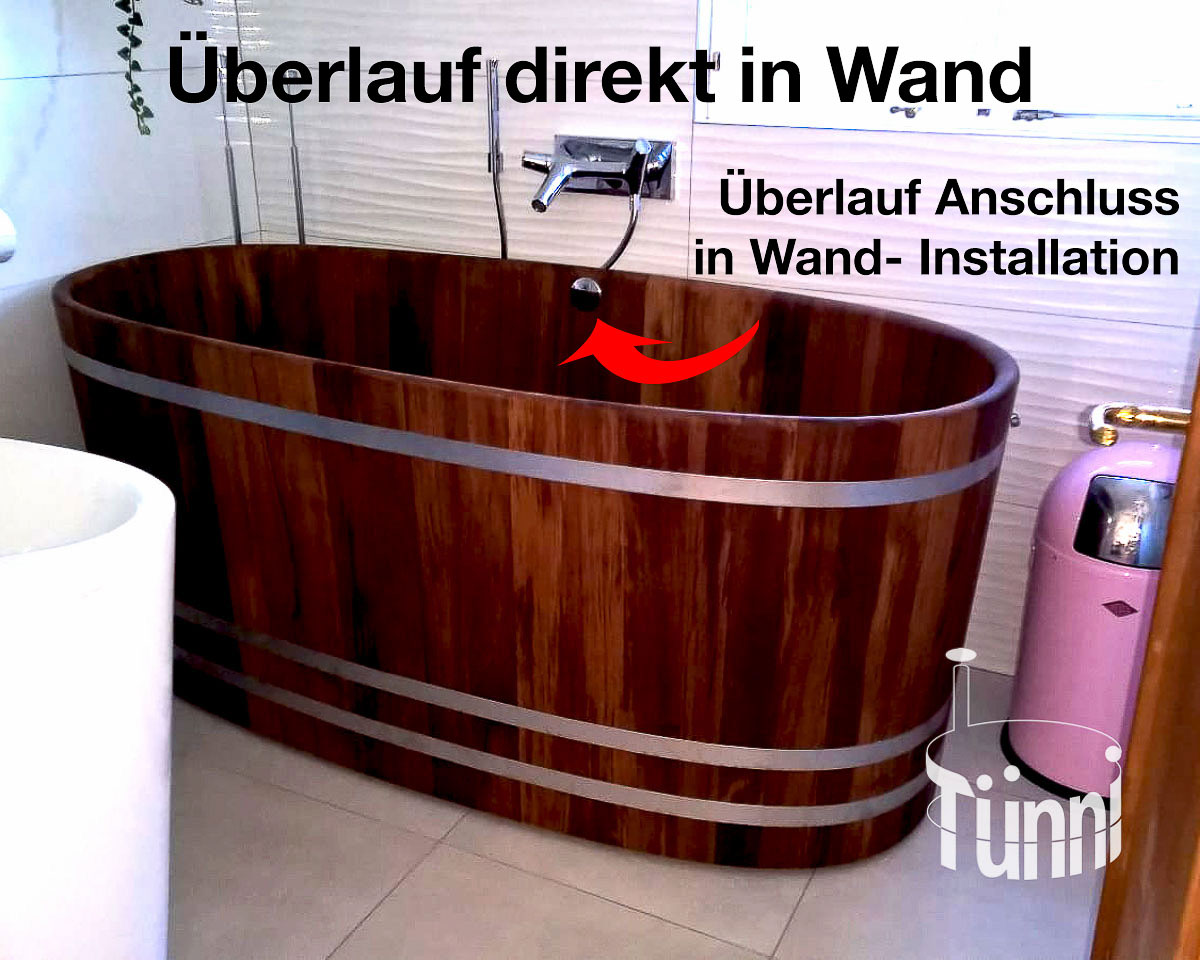

Ofuro Holzbadewanne Überlauf in Wand

Überlauf mit Rückführung in Abwasser

Der Überlauf mit Rückführung in das Abwasser bietet sich an, wenn die Ofuro Holzbadewanne freistehend ist und das Überlaufwasser in das Abwasserleitung geführt werden soll.

Installation

Bei dem Überlauf mit Rückführung in das Abwasser wird werkseitig das Überlaufventil auf der Aussenseite des Bades mit einer Leitung angeschlossen. Das Überlaufwasser wird über diese Leitung in die Abwasserleitung geführt. Vor Ort kann der Sanitärinstallateur das Abwasser anschliessen.

Technische Angaben

  • Kappe verchromt
  • Leitung verchromt
  • Anschluss in Wasserablauf mit Siphon

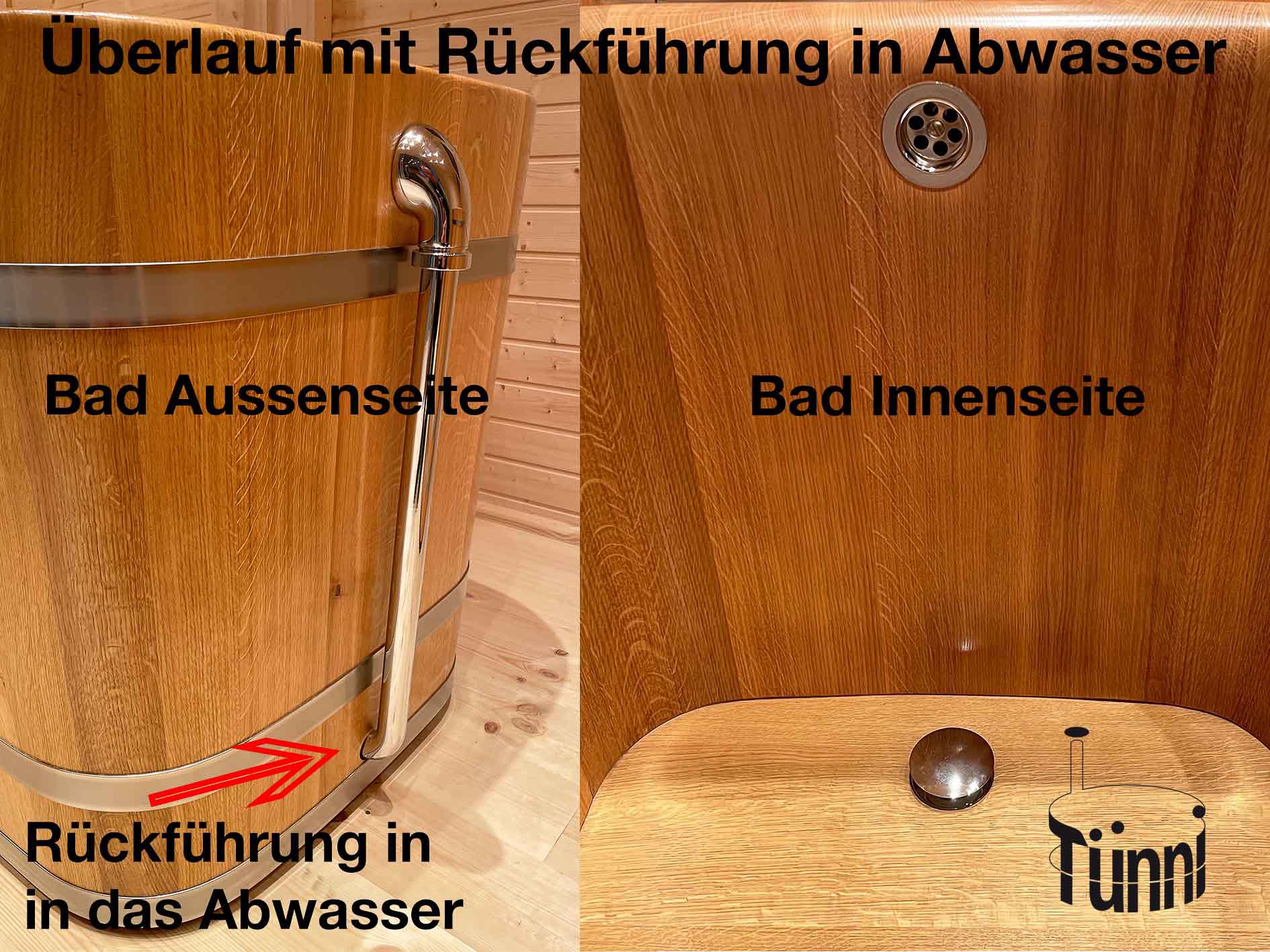

Ofuro Holzbadewanne Überlauf mit Rückführung in Abwasser

Keinen Überlauf

Diese Variante kann gewählt werden, wenn das Badezimmer einen im Boden eingelassenen Ablauf hat.

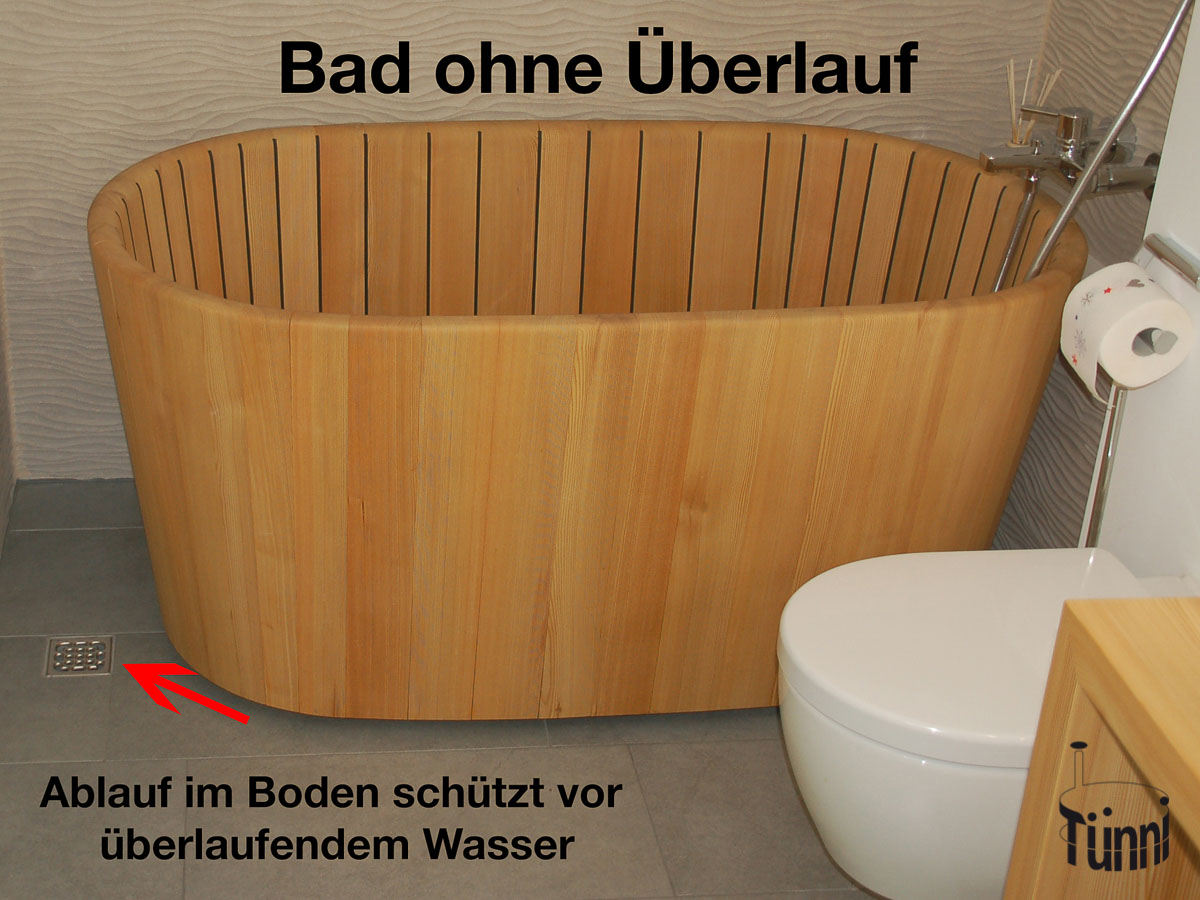

Ofuro Holzbadewanne mit Ablauf im Boden
