Saunafass: Länge 4.0m, Ø 2.2m - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI SAUNAFASS 4.0m, Ø 2.2m

Technische Daten

Saunafass 4.0m Länge, Ø 2,2m
  mit Terrasse ohne Terrasse
  ohne Umkleideraum mit Umkleideraum
Länge Sauna 2'180mm 2'680mm 2'180mm
Länge Umkleideraum 1'000mm 1'000mm 1'500mm
Länge Terrasse 600mm - -
Volumen Saunaraum 8 m³ 10 m³ 8 m³
Volumen Umkleideraum - 3.66 m³ 5.45 m³
Türe Glastüre (innen) - 690 x 1'860mm
Türe (Aussen) 690 x 1'800mm
Höhe (ohne Kamin) 2'394mm
Aussen Masse 2'006 x 3'500mm
Sauna Bankbreite 580mm
Gewicht 1000 - 1200kg
Anzahl Personen 6 - 8

Download Montageanleitung

Montageanleitung zum Download für Saunafass: Länge 4.0m, Ø 2.2m

Zeichnung

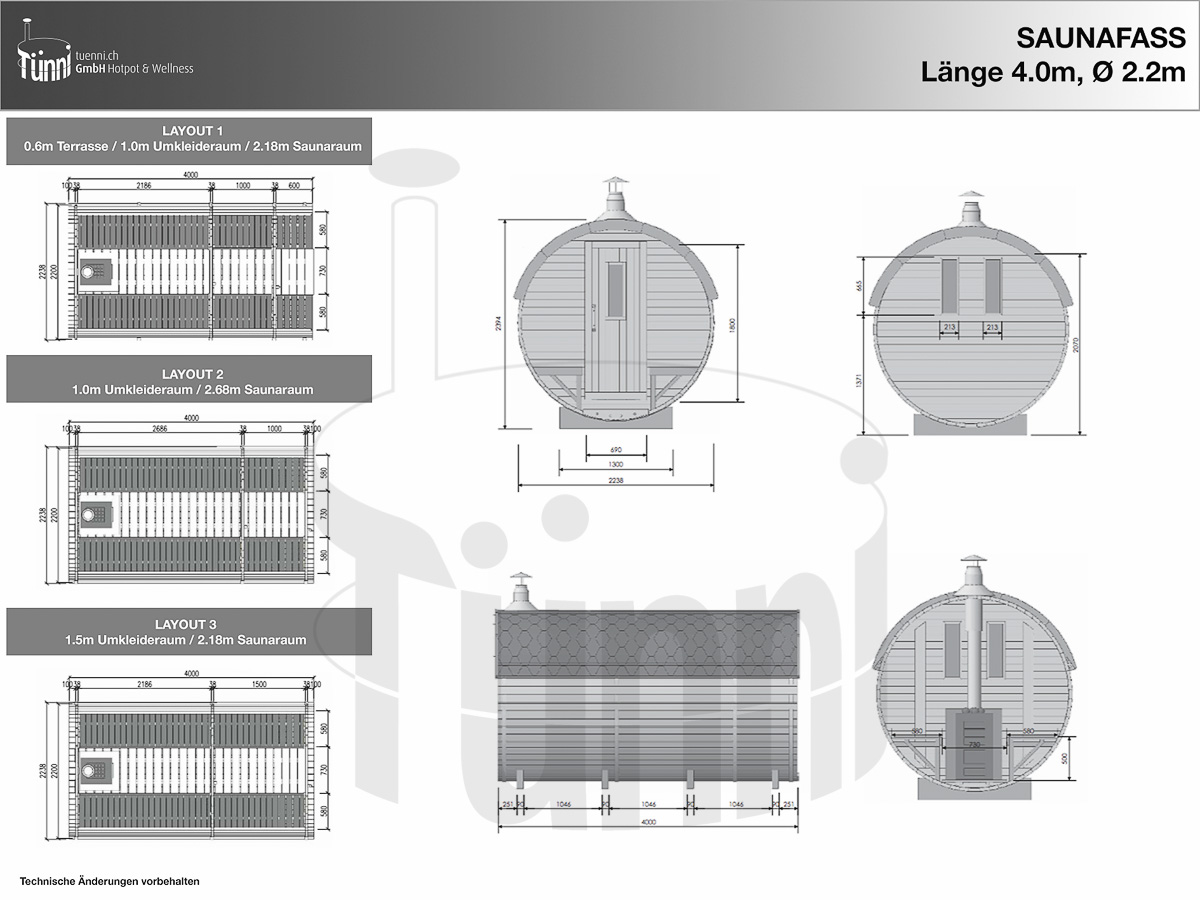

  • Layout 1: mit 0.6m Terrasse / 1.0m Umkleideraum / 2.18m Saunaraum
  • Layout 2: mit 1.0m Umkleideraum / 2.68m Saunaraum
  • Layout 2: mit 1.5m Umkleideraum / 2.18m Saunaraum

Saunafass_l-4-0_d-2-2_kpl_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

Fundamentplan

Um eine lange Lebensdauer Ihrer Fasssauna zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung

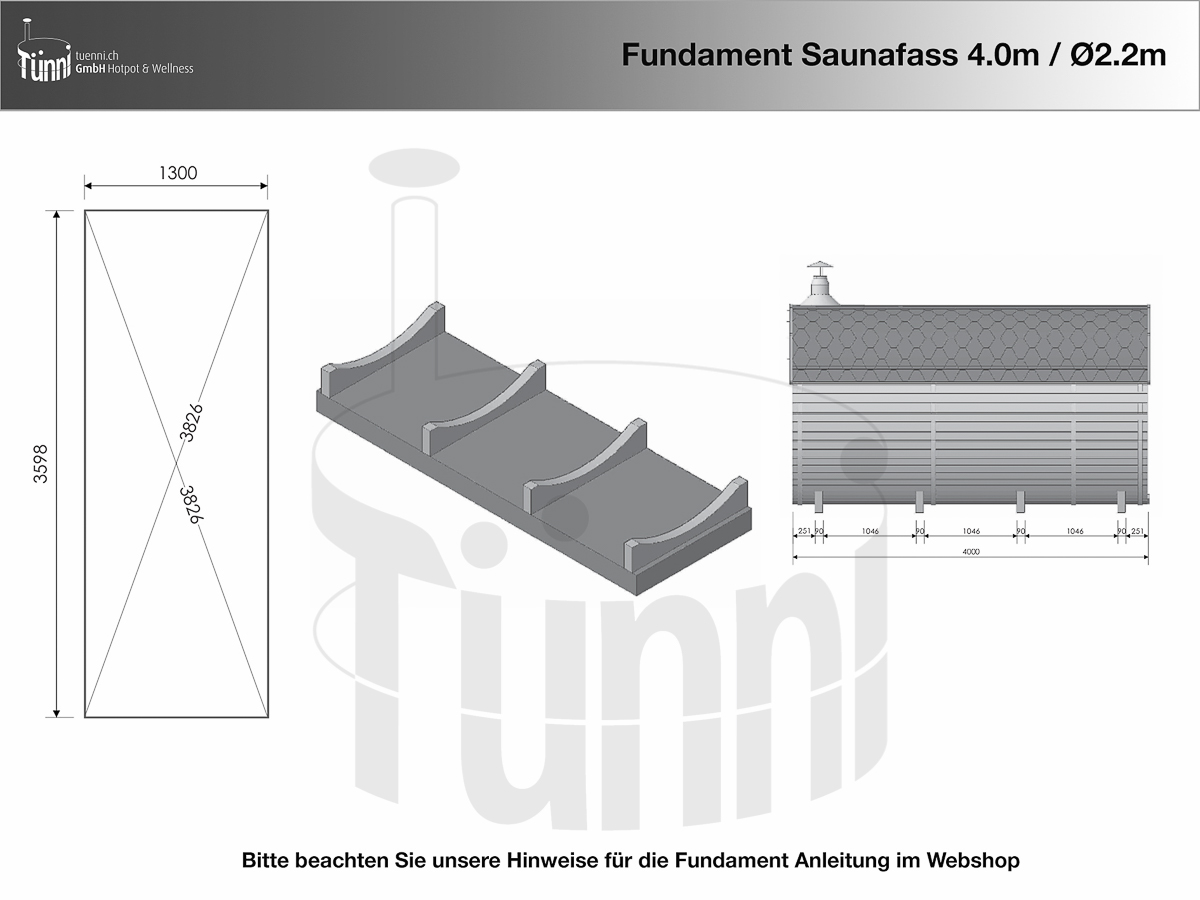

Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.

Saunafass_l-4.0_d-2.2_FA_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
