TÜNNI SAUNAKOTA & GRILLKOTA 16.5m²

Technische Daten

Saunakota & Grillkota 16.5m²
Breite Diagonal 4'910mm
Breite Schlüsselweite 4'540mm
Volumen Saunaraum 14 m³
Höhe (ohne Kamin) 3'820mm
Türgrösse Aussentüre: 780 x 1'890mm Innentüre: 620 x 1'600mm
Fenstergrösse 870mm x 510mm
Gewicht 2'200 kg
Anzahl Personen 10 - 15

Download Montageanleitung

Montageanleitung zum Download für: Saunakota & Grillkota 16.5m²

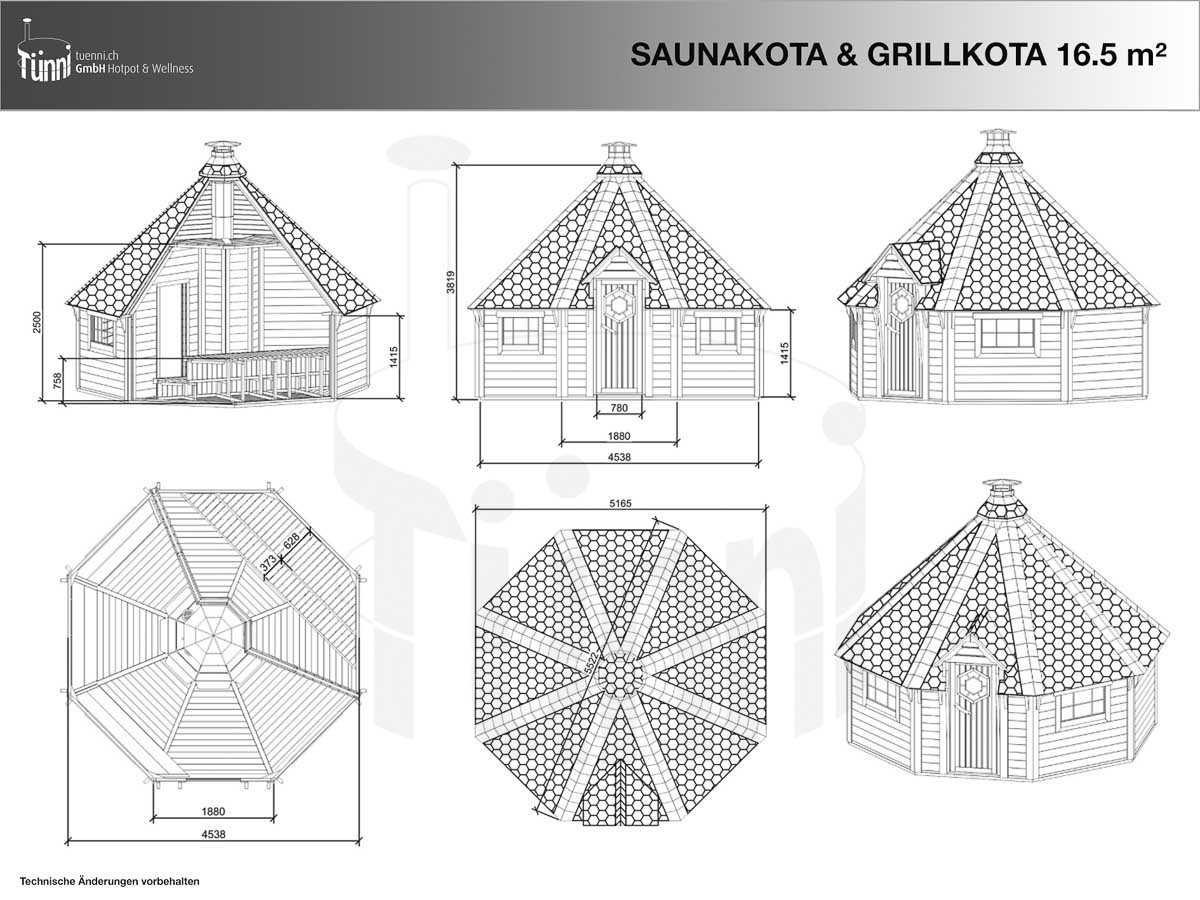

Zeichnung

Saunakota_16-5_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

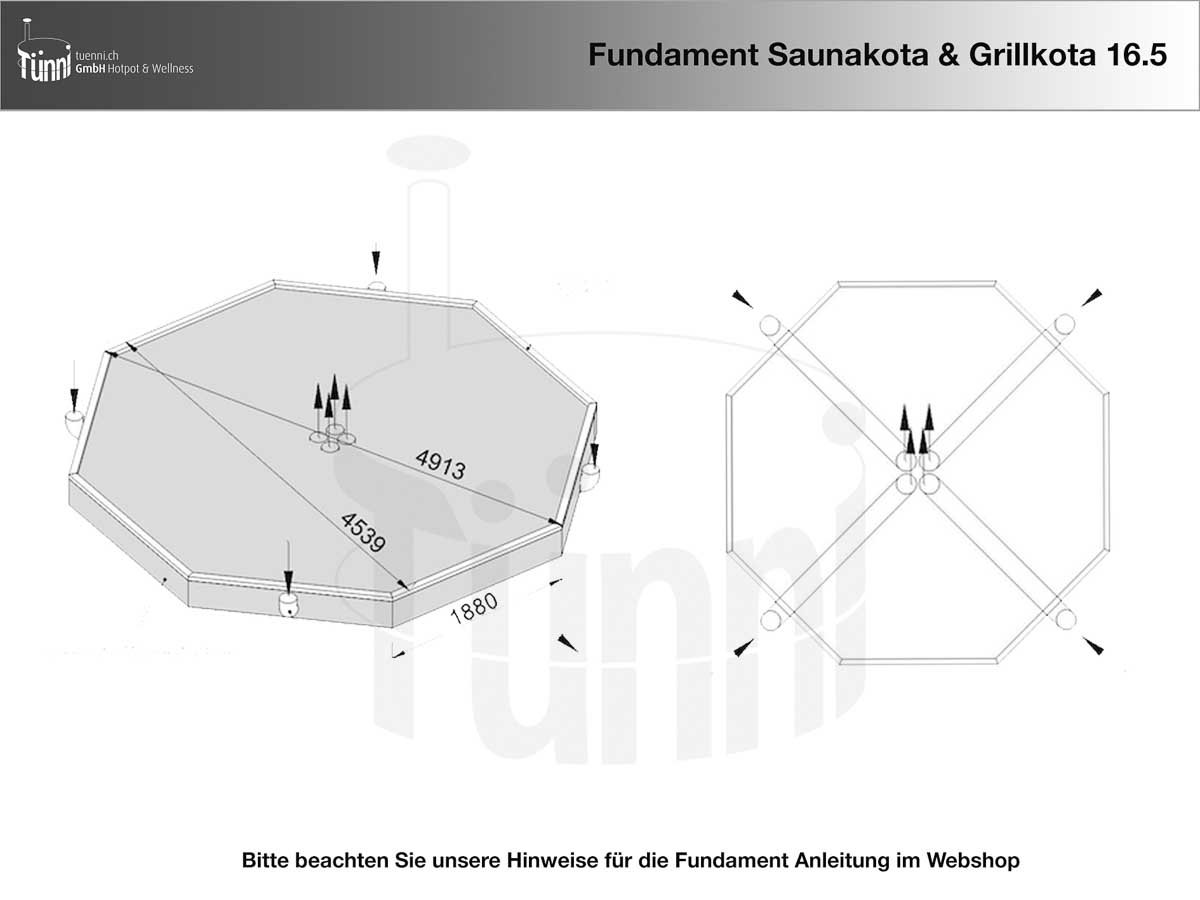

Fundamentplan

Um eine lange Lebensdauer Ihres Saunakota & Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung

Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.

Fundamentplan Saunakota 16.5 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
