TÜNNI SAUNAKOTA 9.2m² mit Umkleideraum

Technische Daten

Saunakota 9.2m² mit Umkleideraum
Breite Diagonal 3'760mm
Breite Schlüsselweite 3'260mm
Volumen Saunaraum 11 m³
Höhe (ohne Kamin) 3'400mm
Türgrösse Aussen 780 x 1'890mm Innen 620 x 1'600mm
Fenstergrösse 6- Eck 614mm
Gewicht 1'400 kg
Anzahl Personen 5 - 7

Download Montageanleitung

Montageanleitung zum Download für: Saunakota 9.2m² mit Umkleideraum

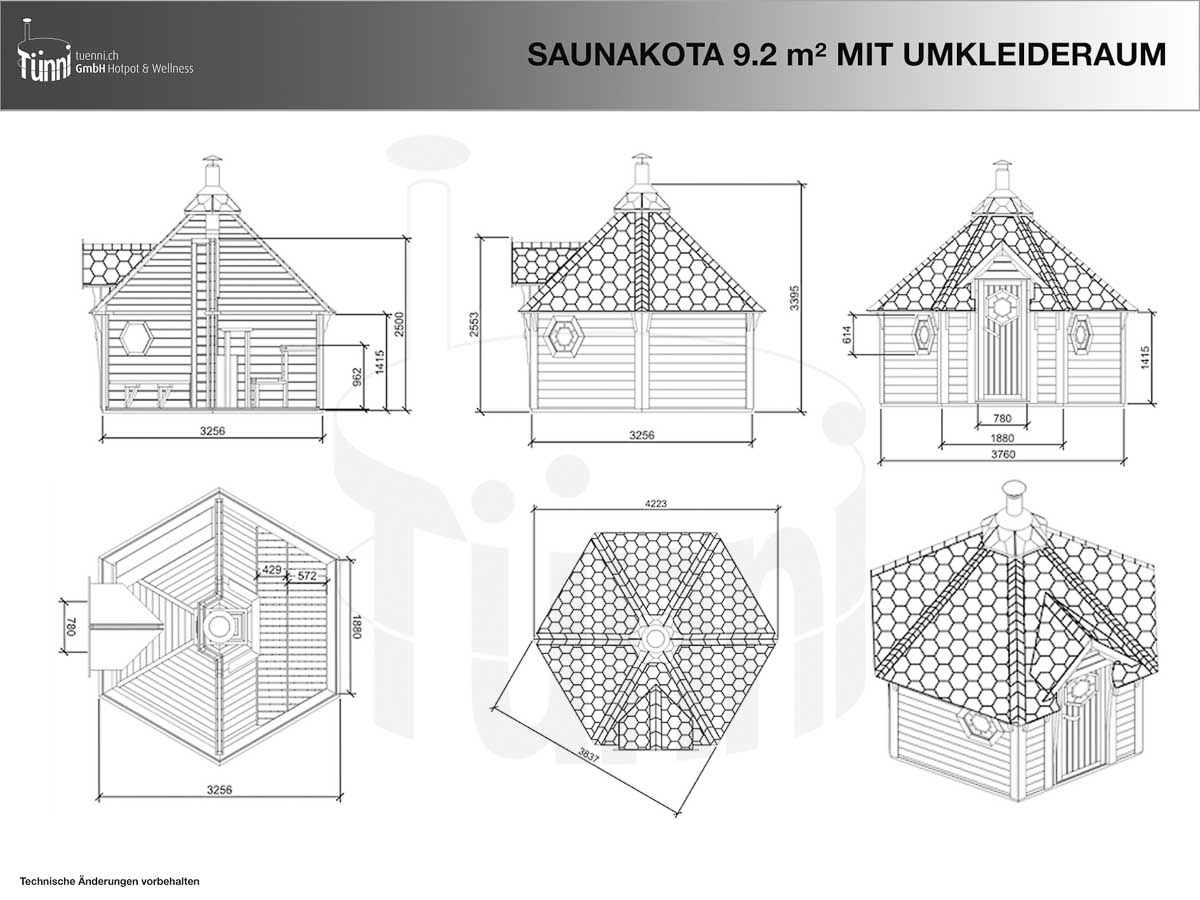

Zeichnung

Saunakota_9-2-umkleideraum_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

Fundamentplan

Um eine lange Lebensdauer Ihres Sauna Kota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

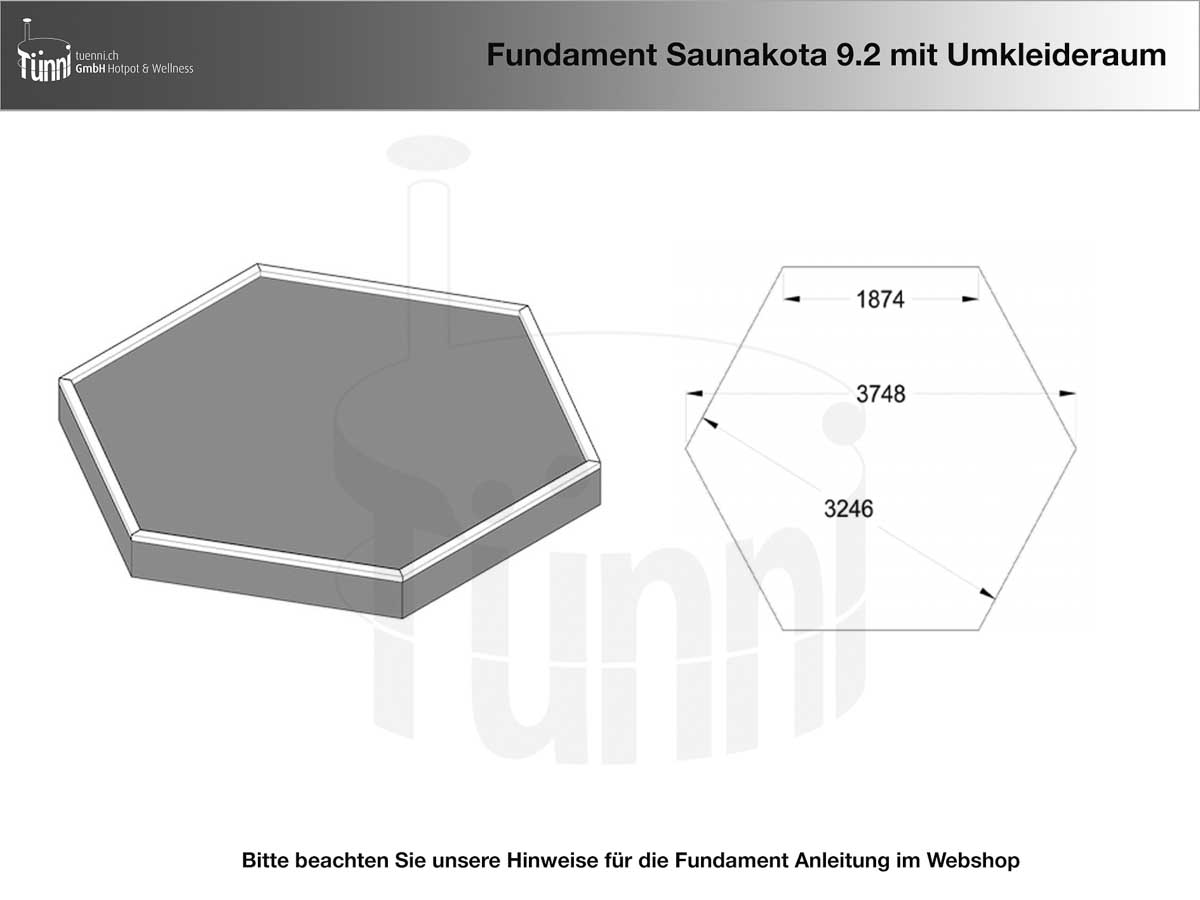

Fundamentplan Saunakota 9.2 m² mit Umkleideraum

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
