Sauna Pod 2.4m x 4.0m - Zeichnung, Fundamentplan, Montageanleitung
Verzeichnis
TÜNNI SAUNA POD 2.4m x 4.0m
Technische Daten
| TÜNNI SAUNAPOD 2.4m x 4.0m | |
|---|---|
| Länge Sauna Innenraum | 2'224mm |
| Länge Umkleideraum | 1'500mm |
| Volumen Saunaraum | 12 m³ |
| Höhe (ohne Kamin) | 2'585mm |
| Aussen Masse | 4'000 x 2'400mm |
| Türgrösse | 1'020mm x 1'900mm |
| Fenstergrösse | 220 x 660mm |
| Gewicht | 1'600 - 1'700 kg |
| Anzahl Personen | 2 - 4 |
Download Montageanleitung
Montageanleitung zum Download für Sauna Pod 2.4m x 2.3m

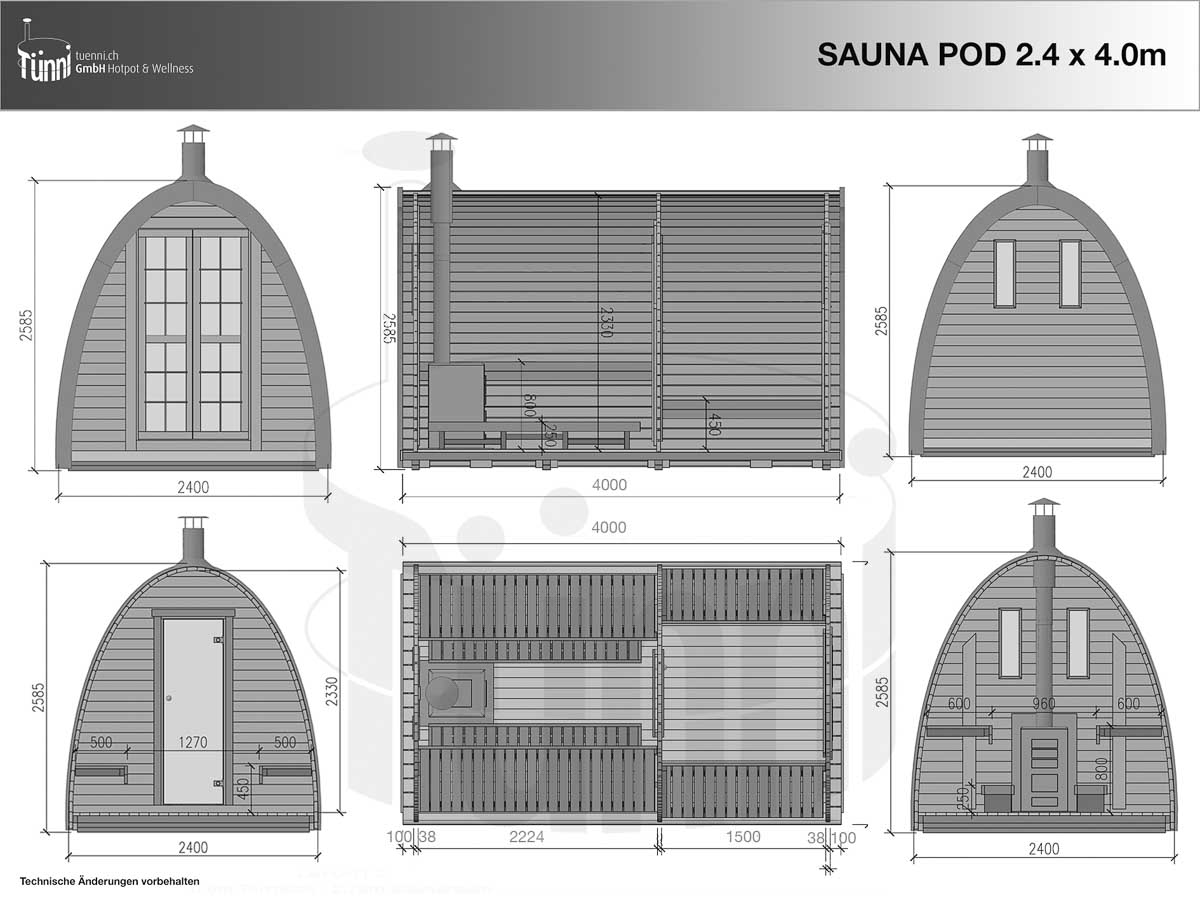

Zeichnung
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

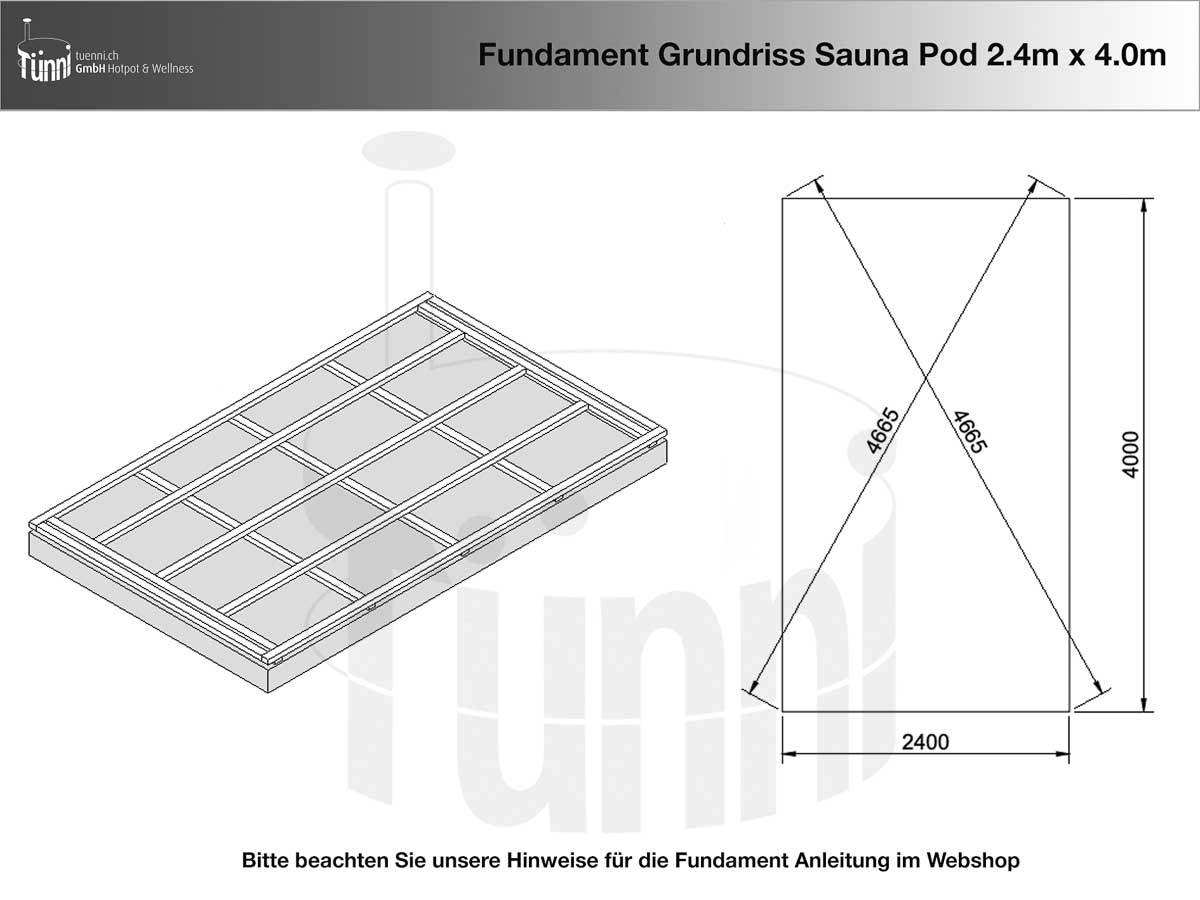

Fundamentplan
Um eine lange Lebensdauer Ihres Saunahauses zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung
Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
