TÜNNI DOME - Richtlinien für Schneelast und Windlast

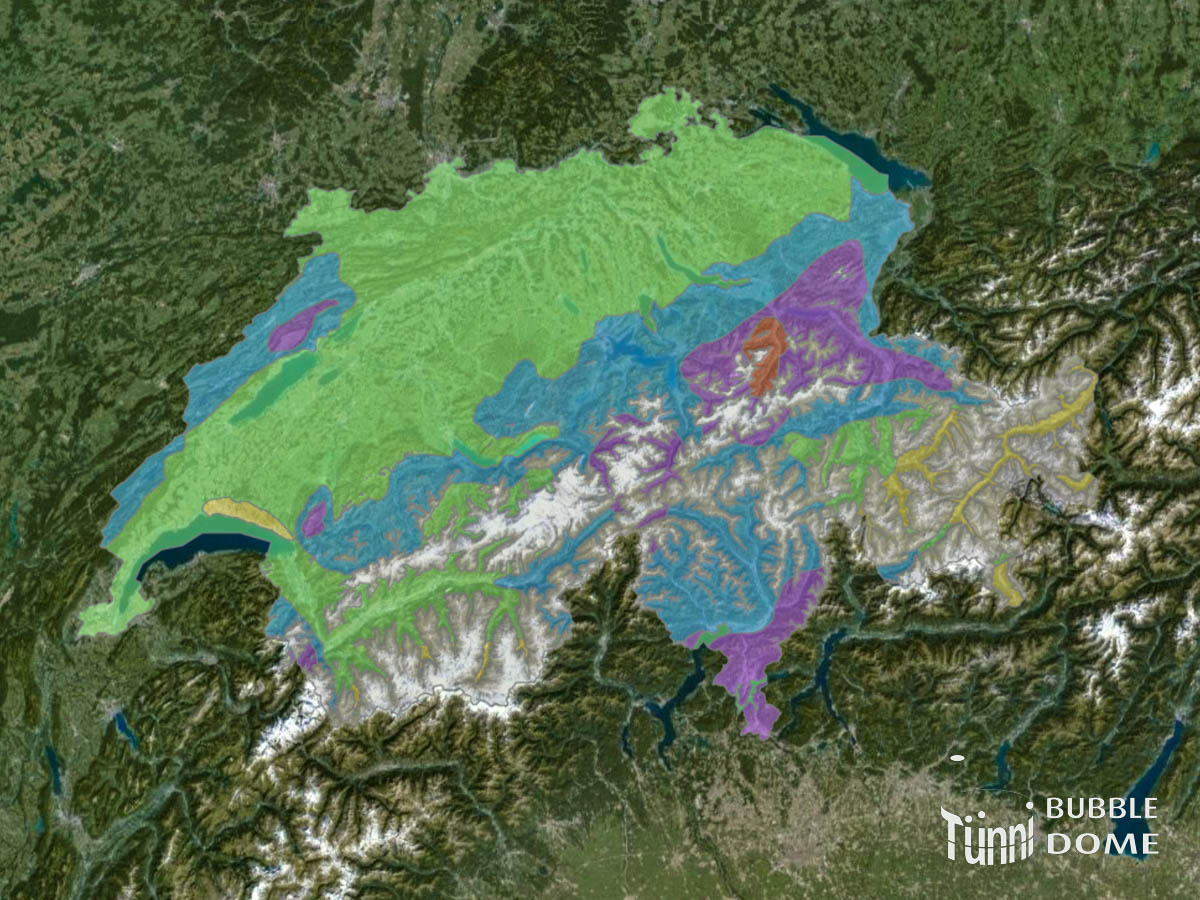

Die TÜNNI DOME-Modelle sind robust und langlebig und eignen sich sowohl für den Innen- als auch den Aussenbereich, solange die Wetterbedingungen nicht extrem sind. Um die Schneelast und Windlast an Ihrem Standort zu bewerten, können Sie bitte die untenstehende Tabelle verwenden und die maximalen Werte mit den typischen Wetterbedingungen in Ihrer Region vergleichen. Beachten Sie, dass in Bergregionen gelegentlich starke Winde auftreten können.

Wählen Sie aus den verschiedenen TÜNNI DOME-Modellen aus, die jeweils unterschiedliche Widerstandsfähigkeiten gegen Schnee- und Windlast bieten.

AUSFÜHRUNG Max. Schneelast Max. Schneelast Max. Windlast
LEICHT 0,5 kN 51 kg/m² 72 km/h
STANDARD 1,6 kN 163 kg/m² 90 km/h
ROBUST 2,2 kN 224 kg/m² 108 km/h
ULTRA 2,7 kN 275 kg/m² 119 km/h
EXTREME 3,3 kN 336 kg/m² 137 km/h

AUSFÜHRUNG LEICHT

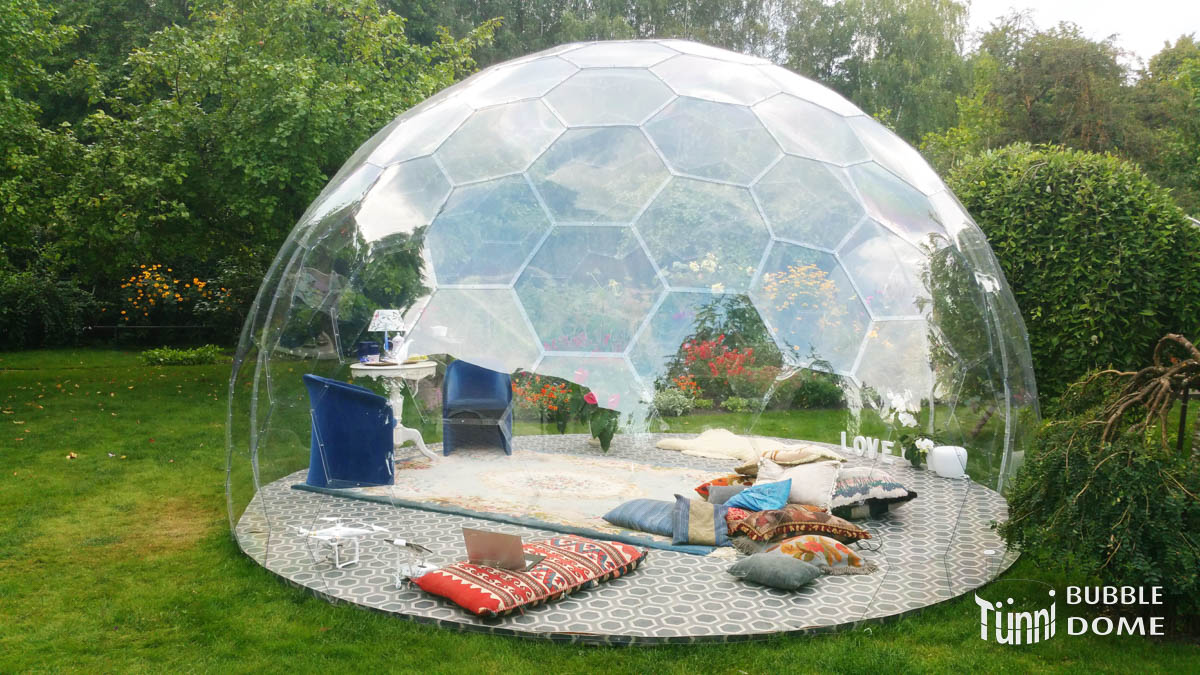

Die LEICHTE-AUSFÜHRUNG ist eine Kuppel mit grossen Segmenten, die minimalen Schnee- und Windlasten standhält. Sie eignet sich ideal für den ganzjährigen Einsatz in südlichen Ländern ohne Schnee. Mit einer maximalen Schneelastbeständigkeit von bis zu 0,5 kN (51 kg/m²) sowie einer Windbeständigkeit von bis zu 72 km/h. Dieses Modell ermöglicht eine schnelle Montage durch grosse Segmente und weniger Schrauben. Daher eignet sich die LEICHTE AUSFÜHRUNG besonders gut für kurzfristige Veranstaltungen.

AUSFÜHRUNG STANDARD

Die STANDARD-AUSFÜHRUNG ist ein Kugelgebäude mit mittelgrossen Segmenten, das oftmals verwendet werden kann. Es widersteht Schnee- und Windlasten und ist das ganze Jahr über nutzbar. Mit einer Schneelastbeständigkeit von bis zu 1,6 kN (163 kg/m²) und einer Windbeständigkeit von bis zu 72 km/h bietet dieses Modell aufgrund kleinerer Segmente und mehr Schrauben eine robustere Konstruktion. Der Aufbau dauert etwa ein Drittel länger als beim LEICHT-Modell, aber das dickere Polycarbonat sorgt für zusätzliche Stabilität.

AUSFÜHRUNG ROBUST

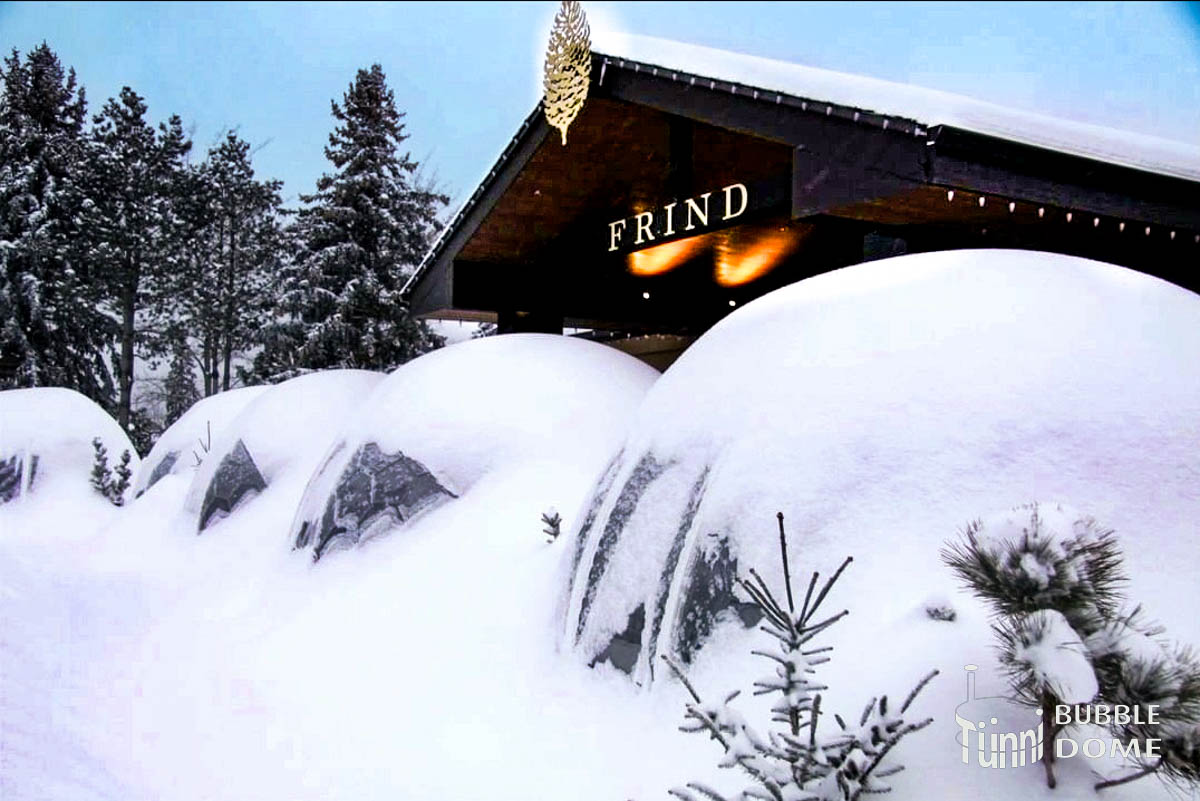

Die ROBUSTE-AUSFÜHRUNG ist ein Kugel-Pavillon mit kleineren, dickeren Segmenten, der starken Schnee- und Windlasten standhält. Er zeigt sich besonders widerstandsfähig. Mit einer Schneelastbeständigkeit von bis zu 2,2 kN (224 kg/m²) und einer Windbeständigkeit von bis zu 108 km/h ist dieses Modell ideal für nördliche Länder oder schneereiche Bergregionen geeignet. Die Montage dauert aufgrund der kleineren Segmente und zahlreicher dickerer Schrauben etwa doppelt so lange wie bei der LEICHTEN AUSFÜHRUNG. Zudem können technische Geräte integriert werden.

AUSFÜHRUNG ULTRA

Die ULTRA-AUSFÜHRUNG bietet noch höhere Widerstandsfähigkeit gegenüber Schnee- und Windlasten und eignet sich ideal für Regionen mit extremem Wetter. Mit einer Schneelastbeständigkeit von bis zu 2,7 kN (275 kg/m²) und einer Windbeständigkeit von bis zu 119 km/h kombiniert dieses spezielle Modell die Vorteile der ROBUST-Version mit noch dickeren Polycarbonatplatten und robusterer Bauweise. Der Aufbau erfordert zwar mehr Zeit, aber die zusätzliche Stabilität und Sicherheit machen es zu einer ausgezeichneten Wahl für herausfordernde Umgebungen.

AUSFÜHRUNG EXTREME

Die EXTREME-AUSFÜHRUNG ist für extremste Wetterbedingungen und exponierte Standorte konzipiert. Mit einer Schneelastbeständigkeit von bis zu 3,3 kN (336 kg/m²) und einer Windbeständigkeit von bis zu 137 km/h setzt dieses Modell neue Massstäbe in Bezug auf Robustheit und Langlebigkeit. Es bietet höchste Stabilität durch kleinere, dickere Segmente und zahlreiche robuste Schrauben. Dieser Kugel-Pavillon eignet sich ideal für extreme Wetterbedingungen und anspruchsvolle Einsatzorte.

Hinweis zur maximalen Belastung

Die maximal angegebenen Belastungsgrenzen der TÜNNI DOME-Modelle sind so ausgelegt, dass leichte Verformungen am Polycarbonat auftreten können, die jedoch problemlos zurückgedrückt werden können, ohne sichtbare Spuren zu hinterlassen. Bei Überschreitung dieser Grenzwerte kann es jedoch zu grösseren Verformungen kommen, was das Risiko von Beschädigungen des Polycarbonatanteils erhöht.

Falls dennoch ein irreparabler Schaden auftreten sollte, können Ersatzteile einfach nachbestellt und gemäss der Montageanleitung unkompliziert ausgetauscht werden. Dies gewährleistet, dass Ihr TÜNNI DOME immer in einwandfreiem Zustand bleibt. Sie werden lange Freude daran haben.
