25 m² Grillkota - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI GRILLKOTA 25m²

Technische Daten

Grillkota 25m²
Seitenwandhöhe 1'200mm
Breite Diagonal 5'851mm
Breite Schlüsselweite 5'449mm
Höhe (ohne Kamin) 4'054mm
Türgrösse Standardausführung: 780mm x 1'500mm
1 Bohlenreihe erhöht: 780mm x 1'630mm / 2 Bohlenreihen erhöht: 780mm x 1'760mm
Fenstergrösse 880mm x 510mm
Gewicht ca. 2'300 kg
Anzahl Personen 15 - 25

Download Montageanleitung

Montageanleitung zum Download für: Grillkota 25m²

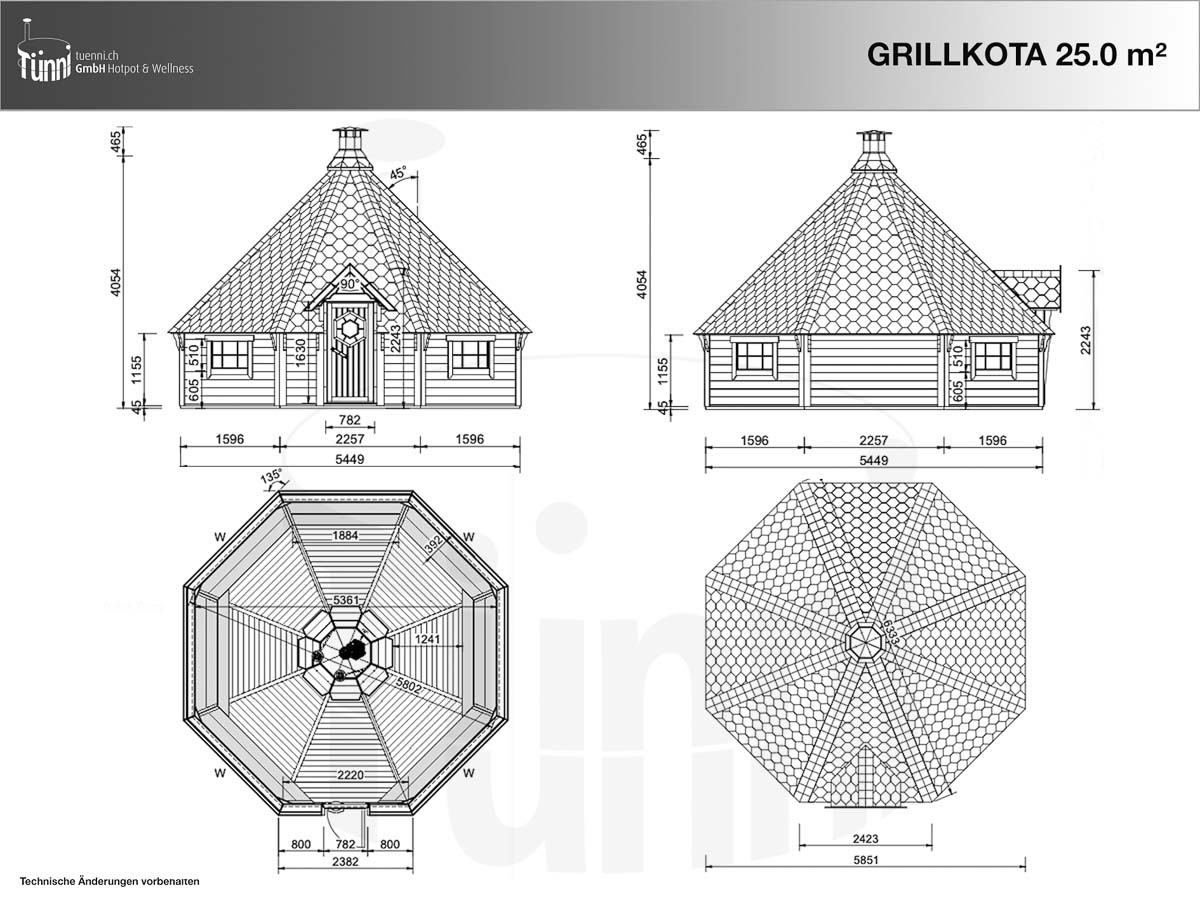

Zeichnung

Grillkota_25_Zeichnungen_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

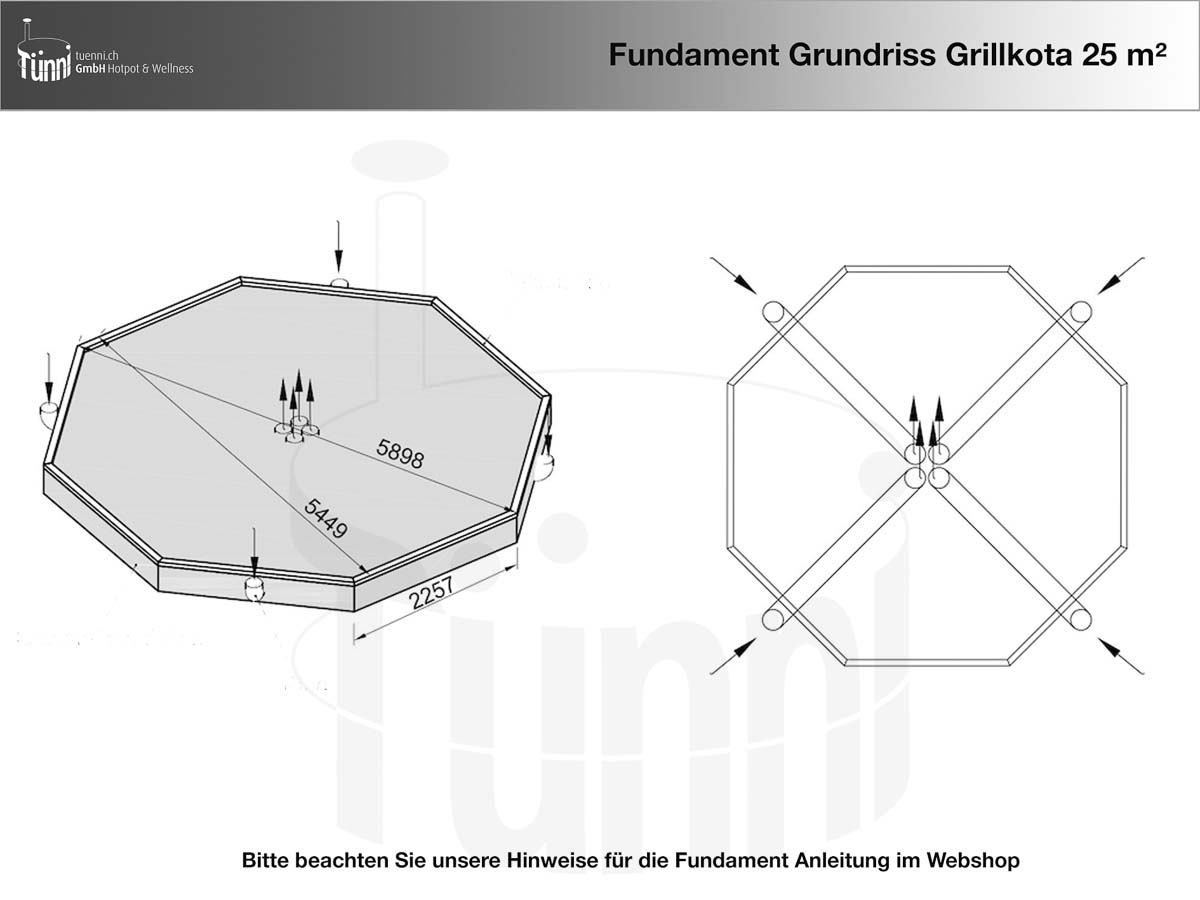

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

<

Fundamentplan Grillkota 25 m²

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
