Grillkota 4.5m²

Verzeichnis

GRILLKOTA 4.5m² Technische Daten Download Montageanleitung Zeichnung Fundamentplan

GRILLKOTA 4.5m²

Technische Daten

Grillkota 4.5m²
Seitenwandhöhe	1'330mm
Breite Diagonal	3'290mm
Breite Schlüsselweite	2'850mm
Höhe (ohne Kamin)	2'500mm
Türgrösse	Standardausführung: 780mm x 1'500mm 1 Bohlenreihe erhöht: 780mm x 1'630mm / 2 Bohlenreihen erhöht: 780mm x 1'760mm
Fenstergrösse	680mm x 380mm
Gewicht	ca. 880 kg
Anzahl Personen	6

Download Montageanleitung

Montageanleitung zum Download für: Grillkota 4.5m²

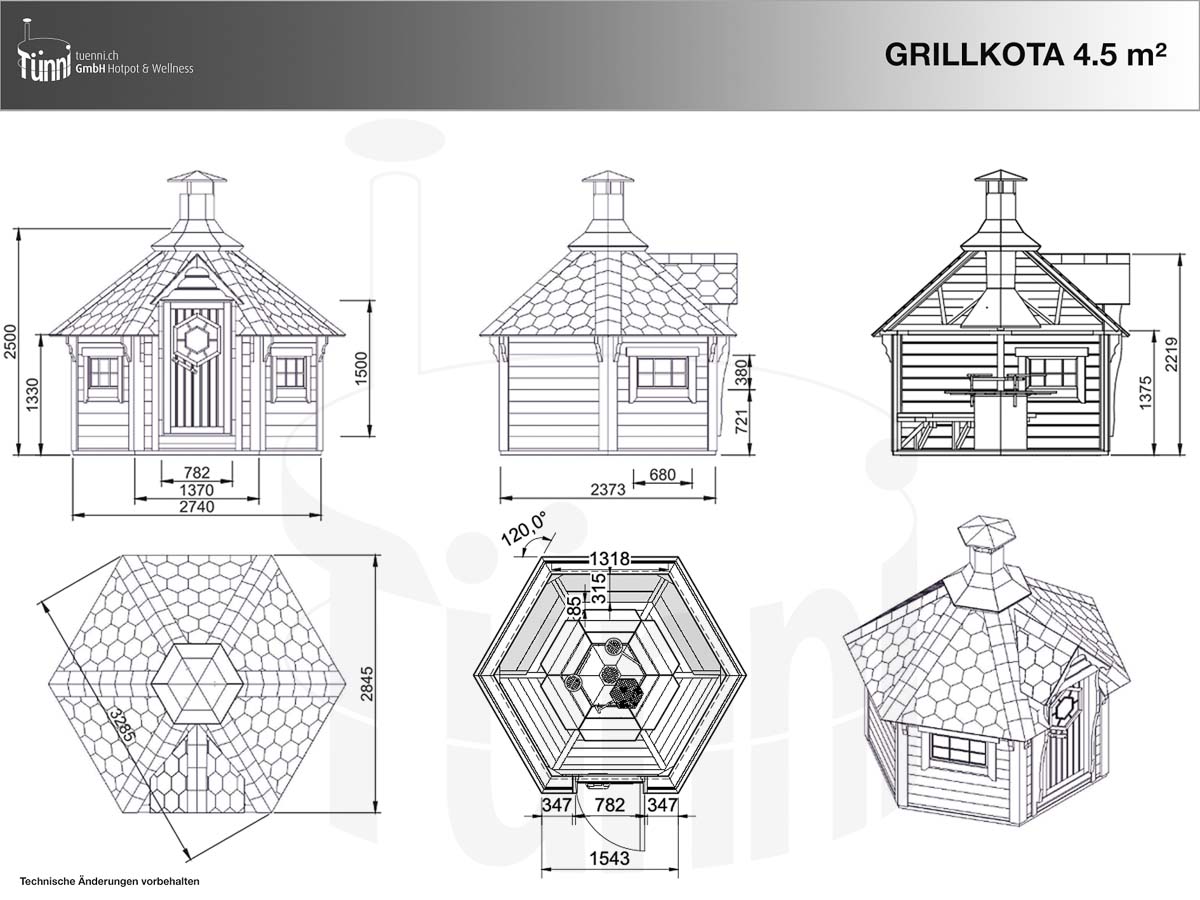

Zeichnung

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

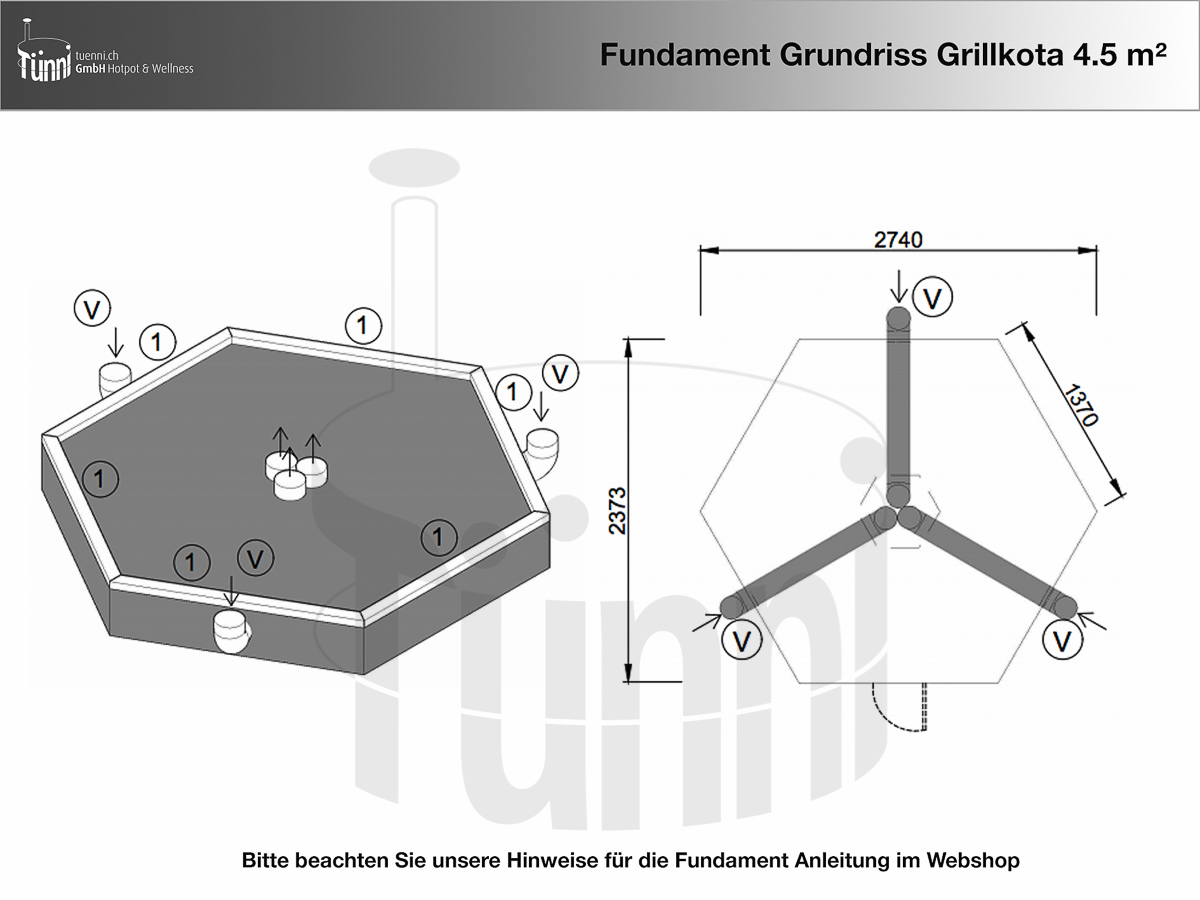

Fundamentplan

Um eine lange Lebensdauer Ihrer Grillkota zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten finden Sie in der Fundamentanleitung..

Auf dem unten stehenden Plan ist der Grundriss ersichtlich.

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
