Sauna Vertical - Zeichnung, Fundamentplan, Montageanleitung

TÜNNI SAUNA VERTICAL

Technische Daten

SAUNA VERTICAL
Länge Sauna 2'059 x 2'450mm
Volumen Saunaraum 9 m³
Höhe (ohne Kamin) 3'041mm
Türgrösse 690mm x 1'800mm
Fenstergrösse 200 x 200mm / 525 x 200mm / 850 x 200mm
Gewicht 1'000 - 1'100 kg
Anzahl Personen 5 - 7

Download Montageanleitung

Montageanleitung zum Download für: Sauna Vertical

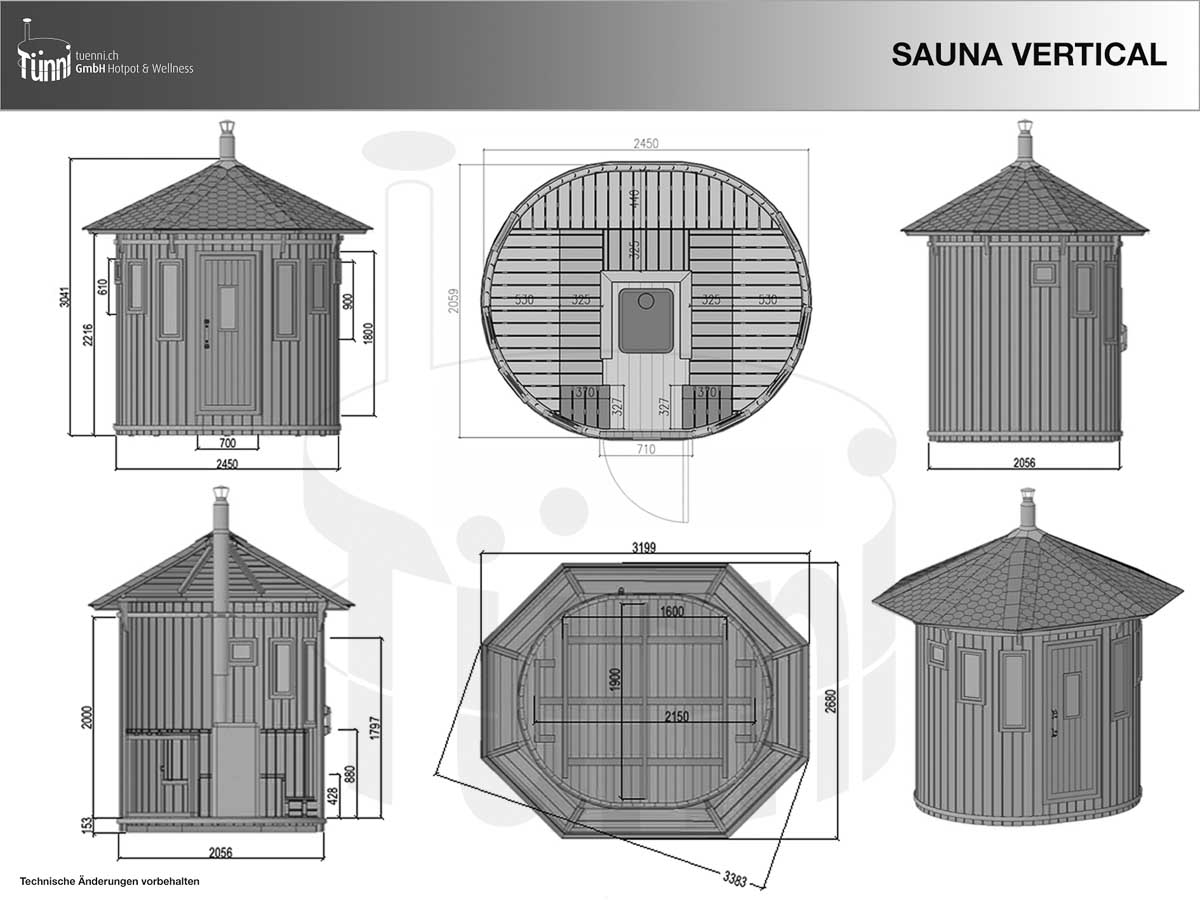

Zeichnung

Sauna Vertical_WZ

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

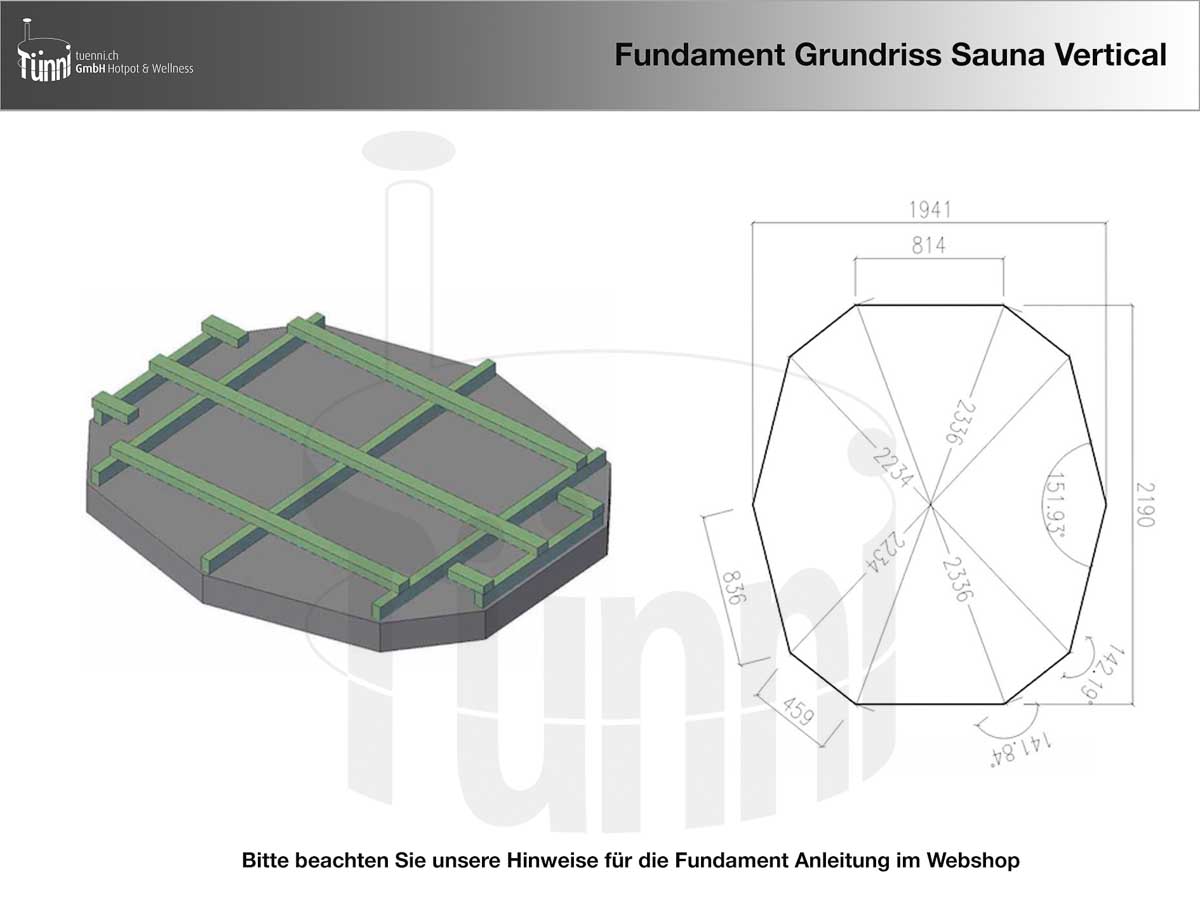

Fundamentplan

Um eine lange Lebensdauer Ihres Saunahauses zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.

Fundamentplan Sauna Vertical

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
