Saunafass: Länge 2.5m, Ø 2.2m - Zeichnung, Fundamentplan, Montageanleitung

Tünni Saunafass 2.5m Länge, Ø 2.2m

Verzeichnis

TÜNNI SAUNAFASS 2.5m, Ø 2.2m Technische Daten Download Montageanleitung Zeichnung Fundamentplan

TÜNNI SAUNAFASS 2.5m, Ø 2.2m

Technische Daten

Saunafass 2.5m Länge, Ø 2.2m
	mit Terrasse	ohne Terrasse
Länge Sauna Innenraum	1'725mm	2'224mm
Länge Terrasse	600mm	-
Volumen Saunaraum	7 m³	8 m³
Höhe (ohne Kamin)	2'394mm
Aussen Masse	2'237 x 2'500mm
Türgrösse	690 x 1'800mm
Gewicht	500 - 700kg
Anzahl Personen	2 - 4

Download Montageanleitung

Montageanleitung für Saunafass: Länge 2.5m, Ø 2.2m

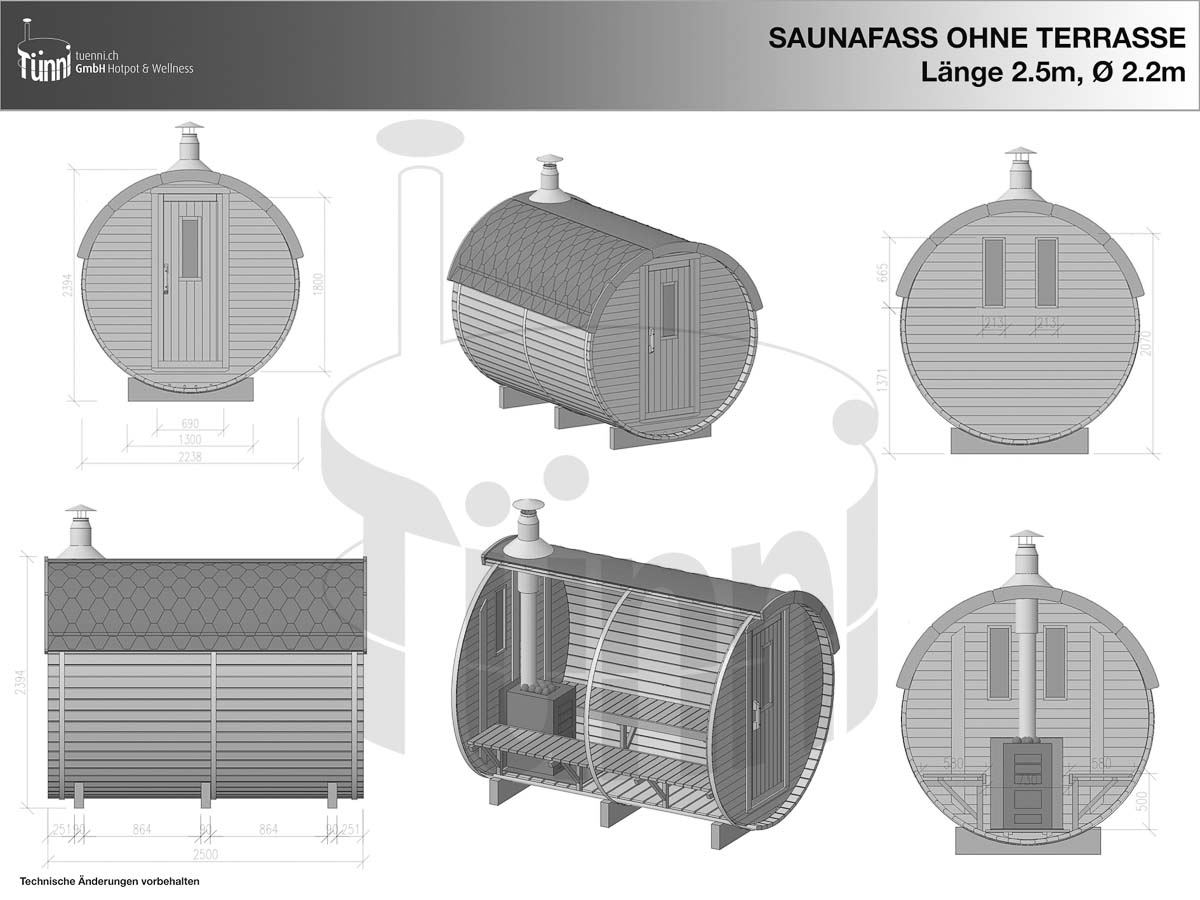

Zeichnung OHNE Terrasse

Layout: OHNE Terrasse / 2.72m Saunaraum

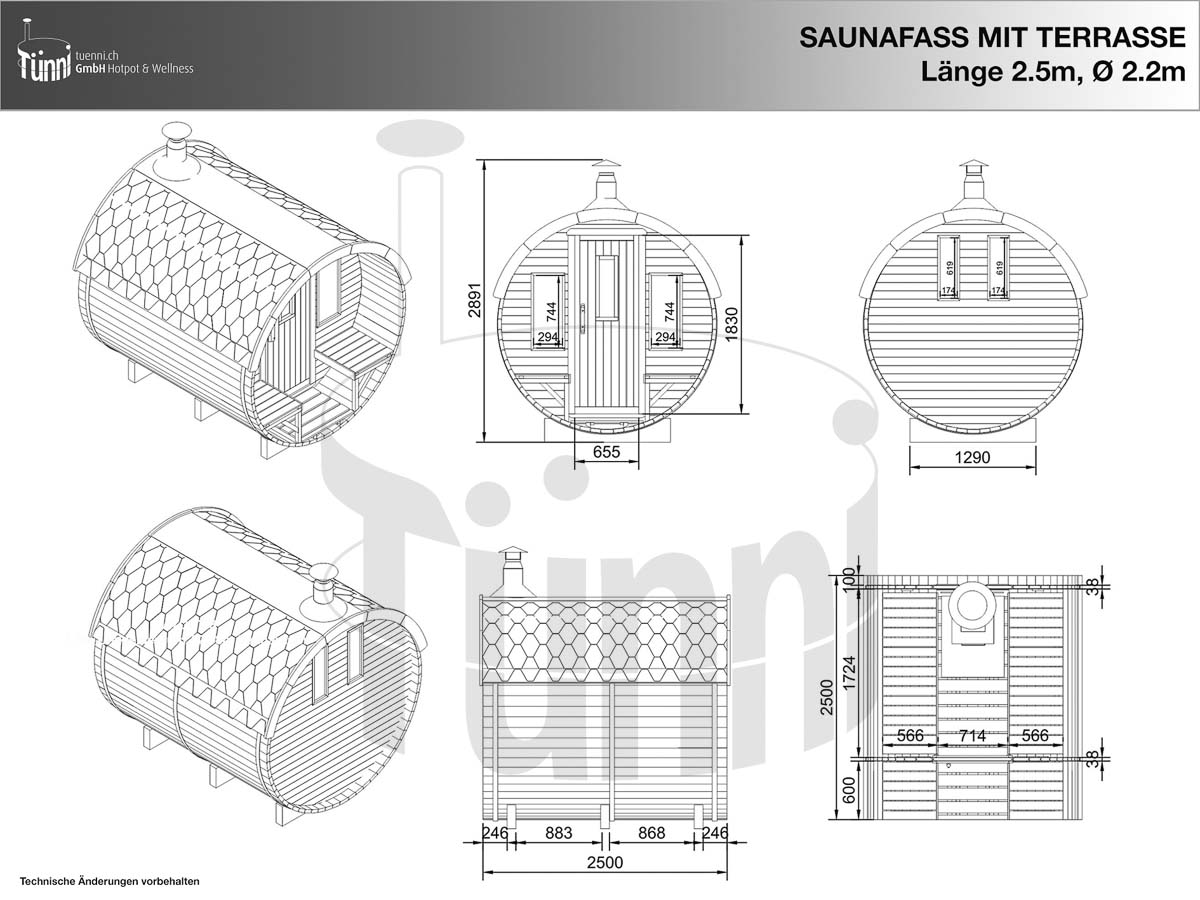

Zeichnung MIT Terrasse

Layout: MIT Terrasse / 1.72m Saunaraum

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.

Fundamentplan

Um eine lange Lebensdauer Ihrer Fasssauna zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung.

Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.

Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
