Saunafass: Länge 3.5m, Ø 1.9m - Zeichnung, Fundamentplan, Montageanleitung
Verzeichnis
TÜNNI SAUNAFASS 3.5m, Ø 1.9m
Technische Daten
| Saunafass 3.5m Länge, Ø 1,9m | ||||
|---|---|---|---|---|
| mit Terrasse | ohne Terrasse | |||
| ohne Umkleideraum | mit Umkleideraum | |||
| Länge Sauna Innenraum | 2'724mm | 1'886mm | 2'386mm | 1'886mm |
| Länge Umkleideraum | - | 800mm | 800mm | 1300mm |
| Länge Terrasse | 600mm | 600mm | - | - |
| Volumen Saunaraum | 7.4 m³ | 5 m³ | 6 m³ | 5 m³ |
| Volumen Umkleideraum | - | 2 m³ | 2 m³ | 3.5 m³ |
| Türe Glastüre (innen) | - | 690 x 1'860mm | ||
| Türe (Aussen) | 690 x 1'800mm | |||
| Höhe (ohne Kamin) | 2'394mm | |||
| Aussen Masse | 2'006 x 3'500mm | |||
| Sauna Bankbreite | 480mm | |||
| Gewicht | 700 - 800kg | |||
| Anzahl Personen | 6 - 8 | |||
Download Montageanleitung
Montageanleitung zum Download für Saunafass: Länge 3.5m, Ø 1.9m

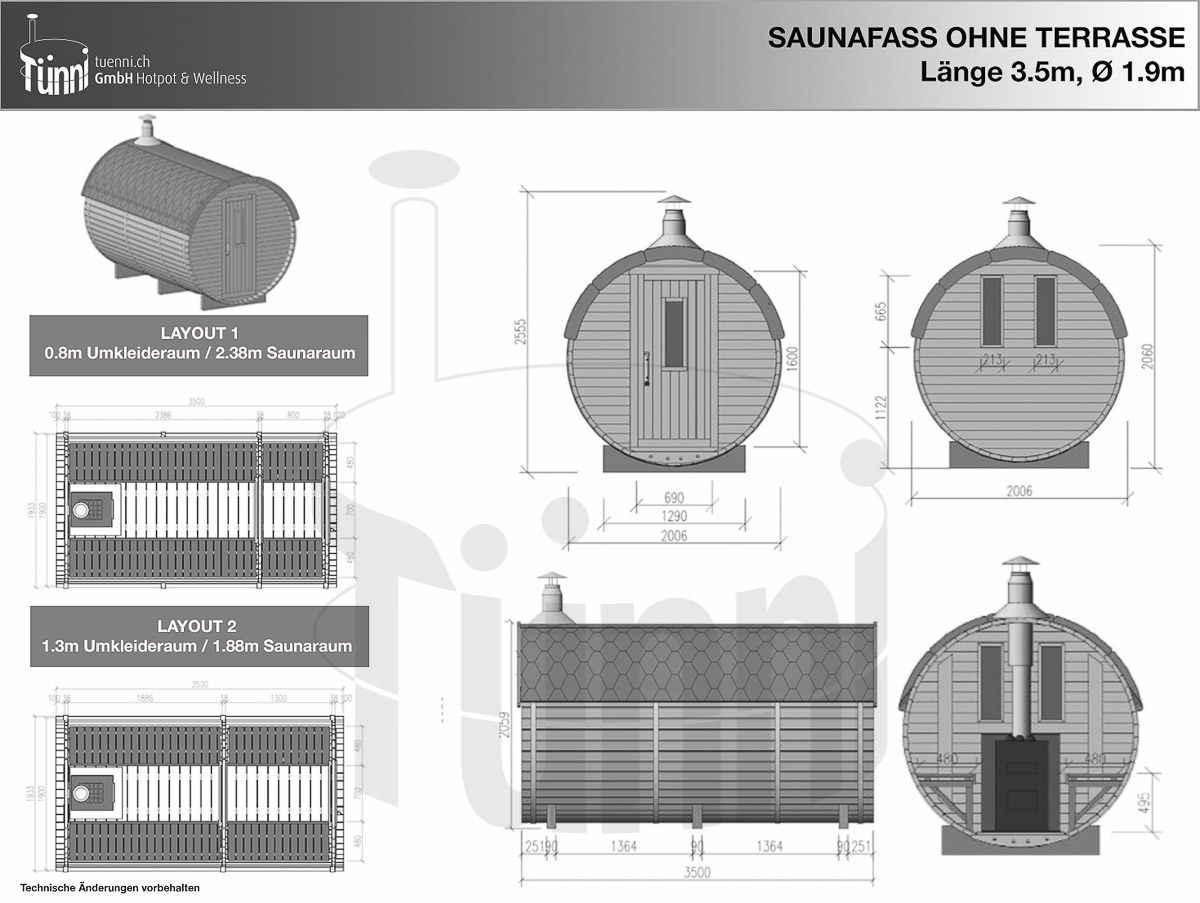

Zeichnung OHNE Terrasse
- Layout 1: mit 0.8m Umkleideraum / 2.38m Saunaraum
- Layout 2: mit 1.3m Umkleideraum / 1.88m Saunaraum

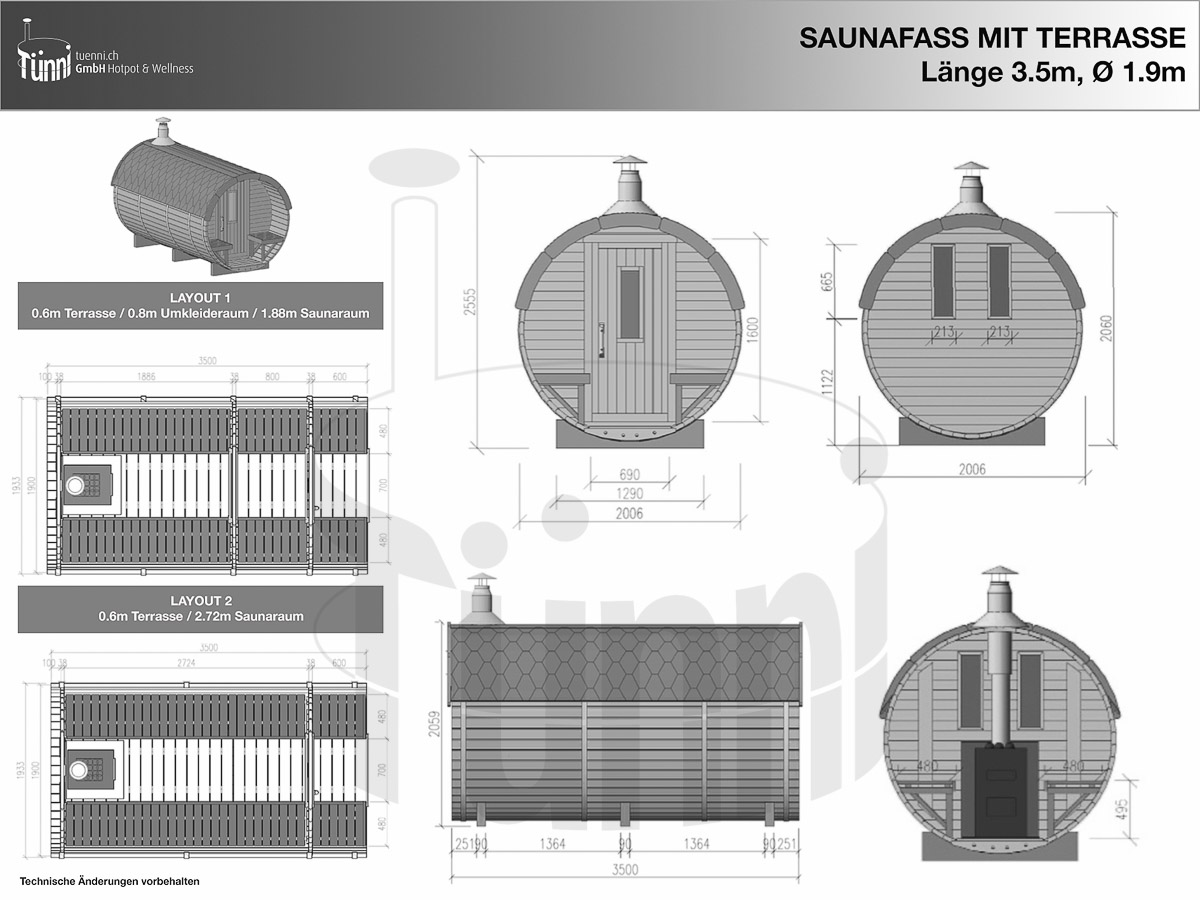

Zeichnung MIT Terrasse
- Layout 1: mit 0.6m Terrasse / 0.8m Umkleideraum / 1.88m Saunaraum
- Layout 2: mit 0.6m Terrasse / 2.72m Saunaraum
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
Fundamentplan
Um eine lange Lebensdauer Ihrer Fasssauna zu gewährleisten, ist ein solides Fundament wichtig. Hinweise auf was Sie dabei achten sollten, finden Sie in der Fundamentanleitung.
Auf dem unten stehenden Plan sind die Grundrisse sowie die Positionen der Auflagebalken ersichtlich.
Sie erhalten die Druckansicht als PDF durch klicken auf die Zeichnung.
